Quais indústrias utilizam usinagem CNC - e o que cada uma realmente exige de um fornecedor

Se você já passou algum tempo adquirindo peças de precisão, já sabe que “usinagem CNC” não é uma coisa. As tolerâncias que uma empresa de implantes ortopédicos precisa são completamente diferentes daquelas que uma startup de robótica busca. A documentação exigida por um contratante principal aeroespacial enterraria vivo um comprador de produtos eletrônicos de consumo. Mesmo assim, os fornecedores continuam se apresentando como se todas as indústrias de usinagem CNC atendidas fossem intercambiáveis ​​- aqui estão nossas máquinas, aqui está nossa lista de materiais, envie-nos seu desenho.

Essa incompatibilidade é exatamente onde os projetos de sourcing vão para o lado.

Este artigo detalha os seis principais setores que dependem da usinagem CNC de precisão, o que cada um deles realmente exige de um fornecedor além da capacidade bruta e as perguntas que vale a pena fazer antes de colocar um novo fornecedor em sua lista de aprovados.

Por que “experiência no setor” não é o mesmo que conformidade no setor

Cada loja dirá que atendem ao setor aeroespacial e médico. Muito menos pessoas podem lhe mostrar a papelada.

Quando as equipes de compras falam sobre a qualificação de um fornecedor de usinagem CNC, a palavra "experiência" surge constantemente -, mas a experiência por si só não protege você quando uma auditoria da FDA chega ou um cliente automotivo de nível 1 realiza uma avaliação de qualidade do fornecedor. O que protege você é um sistema de gestão de qualidade documentado, criado para o ambiente regulatório específico do seu setor.

As indústrias de usinagem CNC atendidas por um fornecedor verdadeiramente compatível compartilham uma coisa: cada uma tem sua própria estrutura de certificação e cada estrutura carrega obrigações de auditoria que uma oficina mantém durante todo o ano-ou não. Não há meio termo. Esse é o primeiro filtro e a maioria dos compradores o aplica tarde demais no processo de RFQ.

Aeroespacial: onde a tolerância e a rastreabilidade são mais rigorosas

A usinagem CNC para componentes aeroespaciais é provavelmente o ambiente mais exigente da indústria. As tolerâncias - normalmente ±0,005 mm em voo-recursos críticos - ganham as manchetes, mas o verdadeiro diferencial é o que acontece antes e depois do corte.

AS9100D é o padrão básico de gerenciamento de qualidade para fabricação aeroespacial. Uma loja certificada-AS9100D se compromete com a inspeção completa do primeiro artigo (FAI) de acordo com AS9102, rastreabilidade do material desde o certificado de estoque bruto até a peça acabada e um sistema de controle de não conformidade que documenta cada desvio. Se o seu fornecedor não consegue produzir um pacote FAIR sem ser treinado por ele, ele não está realmente atendendo à indústria aeroespacial -, ele está processando desenhos aeroespaciais.

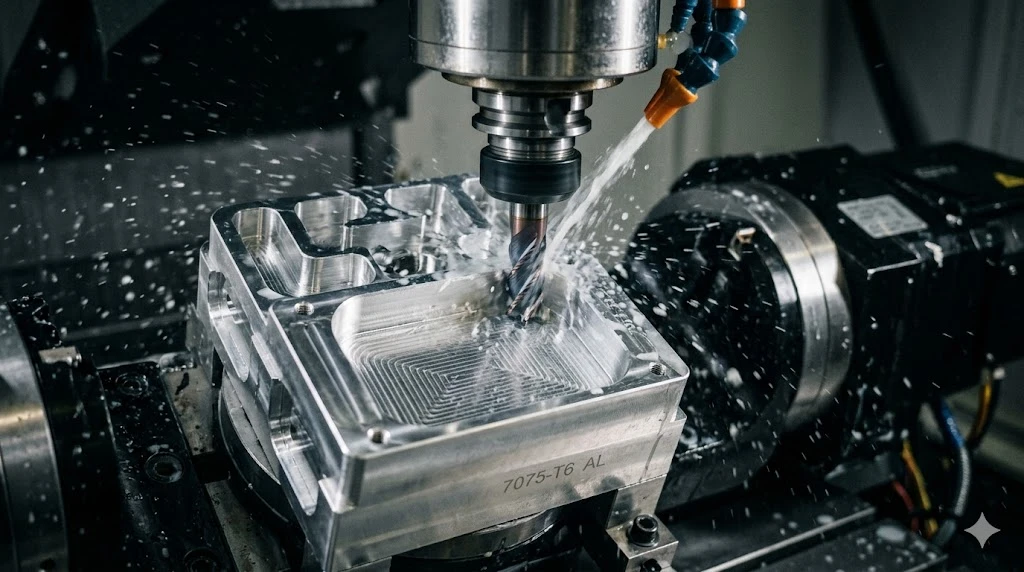

Os materiais também importam. A liga de titânio (Ti-6Al-4V), o Inconel 718 e o alumínio 7075-T6 se comportam de maneira diferente sob cargas de corte. Uma oficina que corta alumínio o dia todo e ocasionalmente faz trabalhos de titânio não é a mesma que trabalha regularmente com titânio. Vemos isso o tempo todo: um comprador nos envia peças que um fornecedor anterior cotou mais barato, e as dimensões são boas, mas a superfície está rasgada porque as taxas de avanço foram copiadas de um trabalho de alumínio.

Dispositivos médicos: a exposição regulatória flui a montante

Se o seu dispositivo acabado exigir autorização FDA 510(k) ou marcação CE sob MDR 2017/745, a exposição regulatória não para na sua porta - ela flui diretamente para o seu fornecedor de usinagem CNC. Isso é algo que pega desprevenidas as pequenas empresas de dispositivos médicos quando estão aumentando a produção.

Um fornecedor de usinagem CNC com certificação ISO 13485 opera sob um sistema de gestão de qualidade projetado especificamente para fabricação de dispositivos médicos. Isso significa controles de mudança de projeto e processo, procedimentos de tratamento de reclamações e - criticamente - a capacidade de produzir um Registro de Histórico de Dispositivo (DHR) completo para cada lote. A ISO 13485 não é uma versão mais rígida da ISO 9001. É uma filosofia diferente: pensamento-baseado em risco, construído em torno da segurança do paciente e não da satisfação geral do cliente.

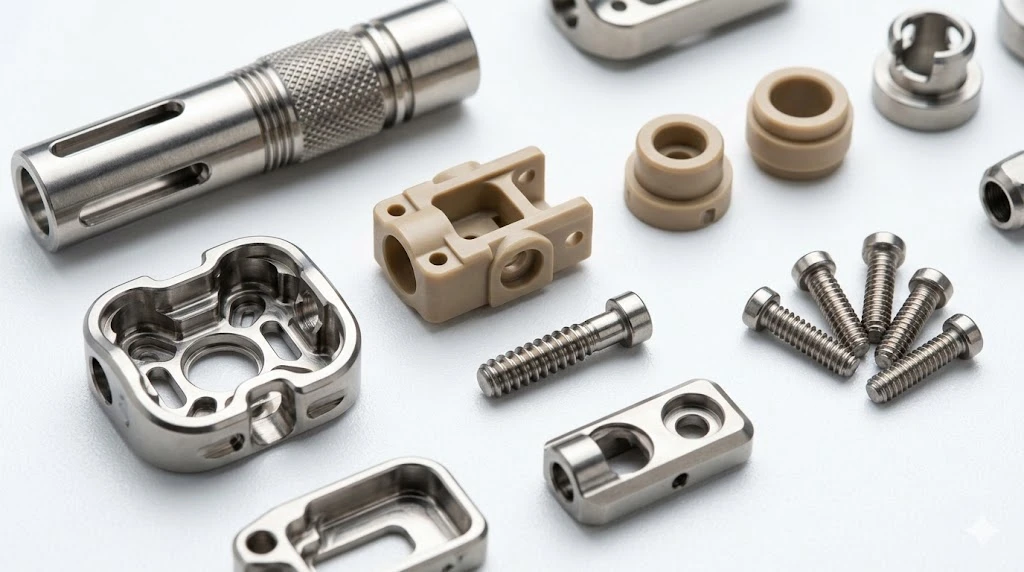

A lista de materiais para usinagem CNC médica é restrita e implacável: aço inoxidável 316L, titânio grau 5, PEEK, Delrin para aplicações não-implantares. A certificação do material não é opcional. Um Certificado de Conformidade que faça referência apenas à designação da liga sem um número de certificado da fábrica não é aceitável para a maioria dos programas OEM médicos. Quando você estiver aprendendo como qualificar um fornecedor de usinagem CNC para trabalhos médicos, a primeira solicitação de documento deve ser uma amostra de DHR e seu certificado ISO 13485 com o órgão emissor claramente identificado.

Automotivo: Volume, Repetibilidade e Desvio Zero no PPAP

A cadeia de suprimentos automotiva funciona com base na IATF 16949 e, se o seu fornecedor de usinagem CNC não estiver certificado, você estará criando uma lacuna na documentação do APQP antes que o primeiro protótipo seja cortado.

Os compradores automotivos que buscam usinagem CNC para execuções de volume médio-a{1}}alto também se preocupam com a estabilidade do tempo de ciclo. Um custo unitário cotado que pressupõe 95% do tempo de atividade da máquina precisa realmente fornecer esse tempo de atividade. É aqui que as lojas que operam equipamentos mais antigos enfrentam dificuldades: as horas do fuso parecem boas até que você tenha passado três semanas em uma produção de 10.000 peças e um rolamento falhe.

Robótica e automação: geometria primeiro, peso depois

O setor de robótica é uma das áreas de crescimento mais rápido-em todos os setores de usinagem CNC atendidos e tem um perfil de demanda específico que muitas oficinas generalistas subestimam: geometria complexa, estruturas leves de alumínio e tolerâncias posicionais muito rígidas em furos de rolamentos e interfaces de montagem de motor.

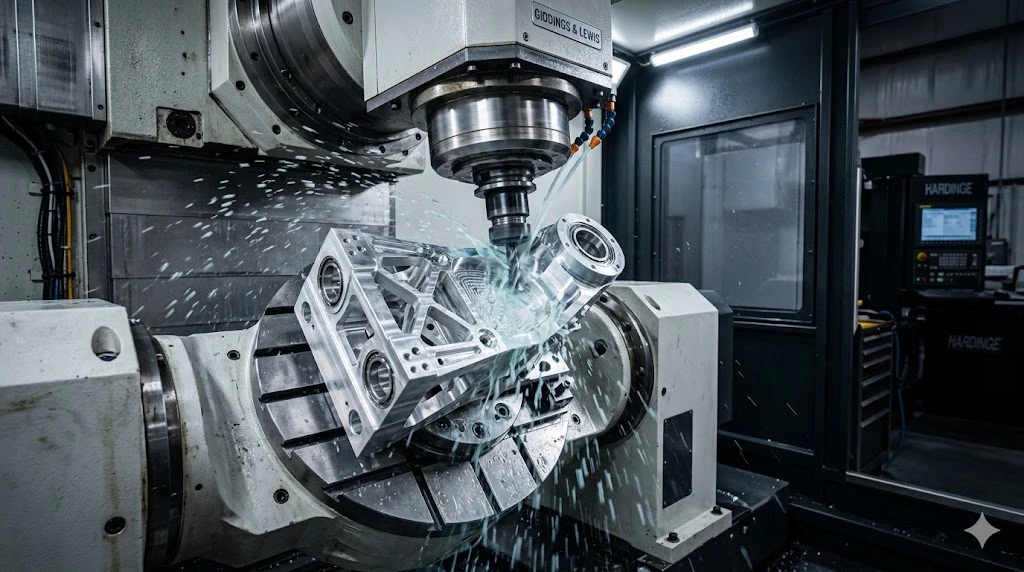

Um efetor de extremidade-de braço robótico com tolerância de furo de ±0,01 mm parece gerenciável até você perceber que é uma peça de alumínio 6061 de parede-fina com sete recursos de interseção, todos referenciados a partir de um ponto de referência que muda durante a fixação se seu acessório não for projetado corretamente. 5-a capacidade de usinagem de eixo muitas vezes não-negociável aqui - não por causa da complexidade em si, mas porque o reposicionamento de uma peça três vezes para atingir todos os recursos introduz um erro de dados cumulativo que a usinagem-de configuração única elimina.

A aquisição de robótica tende a avançar mais rapidamente do que a aeroespacial ou médica. Os ciclos NPI são compactados. Vemos regularmente clientes passarem do desenho aprovado aos primeiros artigos necessários em três semanas. Esse cronograma é alcançável, mas apenas se o fornecedor tiver torno suíço e capacidade interna de 5-eixos-e não estiver subcontratando os recursos de tolerância restrita.

Equipamentos semicondutores: a indústria que enviará peças de volta por impressão digital

A fabricação de equipamentos semicondutores - manuseio de wafers, câmaras de vácuo, estágios de precisão - é provavelmente a menos discutida de todas as indústrias de usinagem CNC atendidas, mas estabelece um padrão de limpeza e integridade de superfície que rivaliza com a área médica.

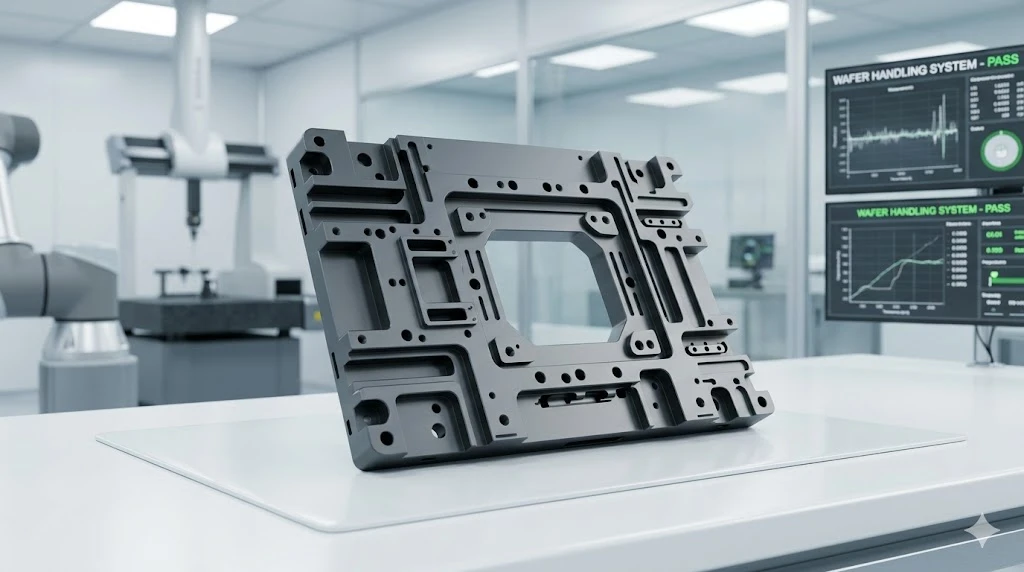

As peças de alumínio destinadas a ambientes de salas limpas exigem protocolos pós{0}}de usinagem específicos: sem resíduos de refrigerante, sem rebarbas (não "rebarbas mínimas" - zero rebarbas), passivação ou acabamentos de anodização rígida aplicados de acordo com especificações documentadas e, em muitos casos, uma verificação de contagem de partículas antes do envio. As tolerâncias dimensionais são extremas - alguns componentes do estágio wafer possuem tolerâncias de perfil de ±0,002 mm - mas o risco de contaminação é o que realmente leva à rejeição na inspeção de entrada.

Se o processo de rebarbação padrão do seu fornecedor for o lixamento manual, isso já será um problema para o trabalho com semicondutores.

Energia e indústria: onde as especificações dos materiais são punitivas

Carcaças de controle de inclinação de turbinas eólicas, componentes de perfuração de fundo de poço, coletores hidráulicos para sistemas de fluidos de alta-pressão - setor de energia A usinagem CNC é definida por duas coisas: materiais agressivos e grandes peças de envelope.

Aços inoxidáveis ​​duplex, Hastelloy C-276 e aços para ferramentas endurecidos exigem estratégias de percurso de ferramenta específicas e parâmetros de corte que diferem substancialmente do aço inoxidável 304 padrão ou do alumínio 6061. As lojas que não vendem esses materiais regularmente queimarão ferramentas, explodirão as tolerâncias nas primeiras peças e, em seguida, ajustarão silenciosamente seus preços para cobrir a curva de aprendizado - pela qual você paga.

Para este setor, a qualificação de um fornecedor de usinagem CNC se resume a solicitar evidências documentadas de execuções anteriores na liga específica em seu desenho. Uma lista de materiais em um site não significa nada. Um relatório de inspeção completo em uma peça Hastelloy com medições de acabamento superficial registradas significa tudo.

O que separa um fornecedor multi{0}}industrial de um generalista

Uma loja que atende genuinamente vários setores regulamentados não ativa e desativa seu sistema de qualidade por tipo de trabalho. A disciplina é estrutural.

A questão da subcontratação é mais importante do que a maioria dos compradores imagina. Cada vez que uma peça sai das instalações de um fornecedor para uma operação de acabamento, a documentação de rastreabilidade deve acompanhá-la. Em setores regulamentados, uma quebra nessa cadeia é uma não conformidade - e é o seu NCR, não apenas o deles.

Como a MID Precision estrutura seu sistema de qualidade em torno de vários setores

Na MID Precision (bishenprecision.com), possuímos certificações AS9100D, ISO 13485, IATF 16949, ISO 9001:2015, ISO 14001 e IAPMO R&T - todas emitidas por órgãos terceiros-credenciados e mantidas por meio de auditorias anuais de vigilância.

Na prática, o que isso significa para um fornecedor de usinagem CNC com certificação ISO 13485 como nós é que o sistema de qualidade não é flexível por tipo de pedido. Quando um OEM de dispositivo médico nos envia um componente de parafuso ósseo de titânio junto com um coletor de alumínio de um cliente aeroespacial, ambos os trabalhos são executados sob os mesmos controles de processo documentados, o mesmo protocolo de inspeção CMM e a mesma cadeia de rastreabilidade de material. Não temos um “modo médico” e um “modo padrão”.

Também executamos usinagem de 5-eixos, torno suíço, composto de torneamento-de fresamento CNC e furação profunda-internamente. Especificamente para usinagem CNC de componentes aeroespaciais, nossa-capacidade interna significa que controlamos todas as etapas críticas de tolerância sem quebrar a cadeia de rastreabilidade do AS9100D.

Se você está nos estágios iniciais de aprendizagem como qualificar um fornecedor de usinagem CNC para uma aplicação regulamentada, teremos prazer em orientá-lo em nossa documentação de qualidade antes de se comprometer com uma RFQ. Solicite nossa declaração de capacidade e relatório de inspeção de amostra embruce_qin@bishenprecision.comou ligue para +86 189 2570 2550.

Perguntas frequentes: o que as equipes de compras realmente perguntam

P: Um único fornecedor de usinagem CNC pode atender de forma realista ao setor aeroespacial e médico ao mesmo tempo, sem conflitos no sistema de qualidade?

Sim -, mas somente se eles possuírem AS9100D e ISO 13485 como certificações independentes, e nenhuma subsumida na outra. As duas normas têm uma estrutura sobreposta (ambas são construídas sobre os fundamentos da ISO 9001), mas divergem acentuadamente na metodologia de gestão de riscos e na retenção de registros. Uma loja que possua ambos e tenha sido auditada-duplamente não é incomum no cluster de fabricação de precisão de Dongguan, mas você deve pedir para ver ambos os certificados e verificar se as declarações de escopo correspondem ao trabalho que você está realizando.

P: Como posso saber se a declaração de "certificação ISO" de um fornecedor realmente cobre a usinagem CNC ou apenas o escritório administrativo?

Peça a declaração de escopo do certificado, não apenas o certificado. Os certificados ISO incluem um escopo definido - por exemplo, "Projeto e fabricação de componentes usinados CNC de precisão para dispositivos médicos". Se o escopo disser algo vago como “atividades de gerenciamento”, essa certificação pode não cobrir de forma alguma o seu trabalho de produção. Este é um problema mais comum do que a maioria dos compradores espera, especialmente com fornecedores que obtiveram certificações principalmente para fins de marketing.

P: Nossas peças exigem tolerâncias de ± 0,005 mm. O que devemos pedir a um novo fornecedor que demonstre antes de enviar os desenhos de produção?

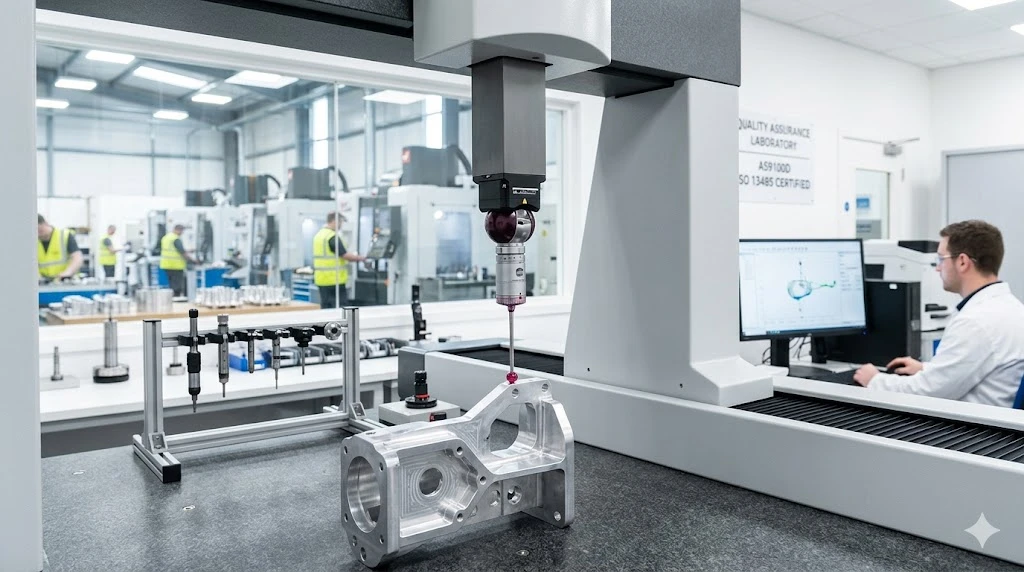

Solicite um primeiro relatório de inspeção de artigo (FAIR) em uma peça dimensionalmente semelhante que eles já executaram - não uma declaração de capacidade. Procure o equipamento de medição usado (marca e modelo da CMM, data de calibração), o número de recursos medidos e se as chamadas de GD&T foram medidas com o esquema de dados correto. Um fornecedor que mede 10 de 40 recursos e chama isso de JUSTO não está pronto para um trabalho de produção com-tolerância rígida.

P: A certificação IATF 16949 significa que um fornecedor pode lidar automaticamente com volumes de produção automotiva?

A certificação confirma que a estrutura do sistema de qualidade está em vigor, e não que a loja tenha capacidade física para o seu volume. Uma oficina IATF 16949 com quatro máquinas pode ser legitimamente certificada. Para volumes de produção, solicite especificamente dados de OEE (Eficácia Geral do Equipamento) e utilização atual da capacidade. Um fornecedor operando com mais de 90% de utilização e que cita um prazo de entrega de 4 semanas irá perdê-lo.
