No processo de usinagem de metal de precisão, frequentemente encontro desenhos de projeto que apresentam cantos internos muito afiados, ranhuras profundas e estreitas ou cavidades com ângulos completamente retos. Embora esses projetos possam parecer razoáveis em um modelo 3D, eles são diretamente limitados pela geometria da ferramenta na usinagem CNC real.

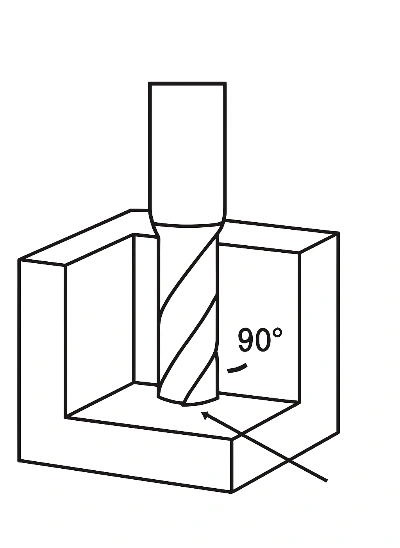

1. Limitações físicas do diâmetro da ferramenta
As ferramentas não são infinitamente finas; eles sempre têm um diâmetro. Por exemplo, o diâmetro mínimo de uma fresa de topo comum é cerca de1 mm(ferramentas mais finas são propensas a quebrar).Isso significa:
- Os cantos internos das cavidades não podem ser usinados em um ângulo reto perfeito e só podem ser “fresados” em cantos arredondados.
- Quanto mais profundo for o canal, pior será a rigidez da ferramenta, aumentando o risco de vibração e deformação.
2. Regras básicas para design de cantos arredondados
Com base na nossa experiência prática, se a profundidade da cavidade for9mm, recomenda-se que o raio do canto interno seja projetado para ser maior ou igual a3mm(aproximadamente 1/3 da profundidade). Isso permite que a ferramenta entre suavemente sem desgaste excessivo durante a usinagem.
3. Ranhuras Profundas e Rigidez da Ferramenta
Muitos designers preferem projetar ranhuras profundas e estreitas. Porém, é importante entender que quanto mais comprida for a ferramenta, pior será sua rigidez, tornando-a mais propensa a flexões durante o corte, o que pode levar a:
- Diminuição da precisão dimensional na parte inferior da ranhura.
- Mau acabamento superficial.
- Até quebra de ferramentas, aumentando custos.

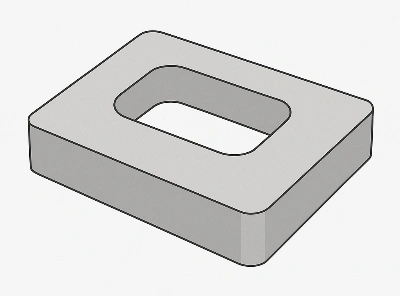

4. Recomendações para Designers e Aquisições
Considerar as limitações geométricas das ferramentas durante a fase de desenho traz vários benefícios diretos:
- Os projetos são mais fáceis de implementar, reduzindo o tempo de modificação e comunicação.
- Evitando custos adicionais devido a projetos “inusináveis”.
- Melhorando a eficiência da entrega.
É por isso que muitos clientes na Europa e nos EUA prestam especial atenção aos cantos arredondados e às larguras das ranhuras durante o design, enquanto algumas fábricas e designers nacionais muitas vezes ignoram estes aspectos.
Conclusão Prática:
Na usinagem de precisão, a geometria da ferramenta determina se um projeto pode ser fabricado. Seguindo o simples princípio de"raio do canto maior ou igual a 1/3 da profundidade da cavidade e evitando ranhuras excessivamente profundas/estreitas,"muitos problemas de usinagem podem ser evitados.
Bishena experiência
Na Bishen, aplicamos esse princípio no início do processo, revisando os desenhos do cliente e sugerindo otimizações de raio e ranhura antes do início da usinagem. Isto não só evita reprojetos dispendiosos, mas também se alinha às expectativas de muitos fabricantes europeus e norte-americanos, que valorizam a capacidade de fabricação eficiente, a qualidade estável e os prazos de entrega confiáveis.
