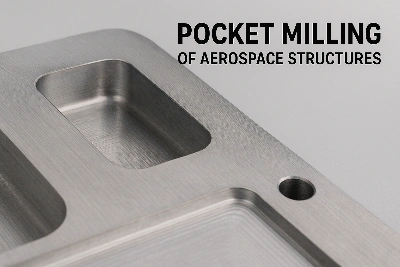

As estruturas da fuselagem e as longarinas das aeronaves geralmente passam por uma remoção agressiva de material por meio de fresamento de bolsões para reduzir o peso. Esses "bolsões de alívio" são essenciais para a eficiência estrutural-mas criam um desafio oculto: à medida que o material interno é removido, as tensões residuais são liberadas de maneira desigual, causando empenamento ou distorção da peça.
O desafio
O fresamento de bolsões alivia o estresse de-fabricação e tratamento térmico-acumulado preso em material sólido. Sem um controle cuidadoso, este relevo pode causar desvios geométricos visíveis de nervuras, arestas ou superfícies de montagem. Para componentes estruturais de alta-precisão, mesmo pequenos empenamentos inutilizam as peças ou exigem reparos dispendiosos.
Abordagem de solução
Desenvolvemos uma técnica-multifacetada para neutralizar o risco de deformação:
Sequências de usinagem simétrica
A formação de bolsões é executada em um padrão alternado e espelhado-por exemplo, fresamento de bolsões de lados opostos em sucessão-para equilibrar o alívio de tensão e minimizar a tendência de empenamento.
Estresse intermediário-Recozimento de alívio
O recozimento-médio do processo realizado em temperaturas controladas (~300–400 graus para ligas de alumínio ou níveis apropriados para titânio/ligas) relaxa a tensão residual antes dos cortes de acabamento final.
Parâmetros-de redução de tensão baixos
Engajamento radial reduzido, taxas de avanço mais baixas e fluido de corte resfriado se combinam para manter o estresse térmico e mecânico induzido-no corte ao mínimo absoluto.
Resultados alcançados
O empenamento foi reduzido para < 0,02 mm em um painel de iluminação de 1 metro versus > 0,1 mm inicialmente
As peças finais atingiram planicidade e tolerância de montagem sem retrabalho
Impacto no tempo de ciclo mantido abaixo de 10% graças à programação otimizada de recozimento
Quando grandes componentes estruturais precisam de alívio por meio de fresamento de bolsões, o processo não se trata apenas de remover material-trata-seprever e gerenciar a liberação de estresse. Através de simetria controlada, tratamento térmico e corte suave, garantimos que cada bolsão fresado deixa a peça mais próxima da realidade, e não mais longe das especificações.
Se isso corresponder aos desafios que você está enfrentando-deformação em grandes bolsões fresados, planicidade precisa em alojamentos estruturais-envie-me seu arquivo de trabalho (STEP ou IGES) e proporei uma estratégia de gerenciamento de tensão equilibrada e adaptada ao seu material e máquina.
