Em um momento em que a comunicação 5G e as tecnologias de detecção a laser de alta potência estão crescendo, a precisão do processamento de furos profundos das pré-formas de fibra óptica de vidro de quartzo determina diretamente a eficiência da transmissão do sinal óptico e a vida útil do equipamento. Diante dos desafios do setor, como o processamento de micro-furos com uma proporção de profundidade-por{5}}diâmetro superior a 30:1 e controle de acabamento superficial-em nível de mícron, as limitações dos processos tradicionais estão se tornando cada vez mais proeminentes. Como superar os gargalos da fragilidade do material, dos obstáculos de remoção de cavacos e do controle de precisão da posição de vários{10}furos? O caso a seguir revela um salto tecnológico fundamental na indústria de fibras ópticas especiais.
Antecedentes do caso: Desafios do processamento de furos profundos de vidro de quartzo

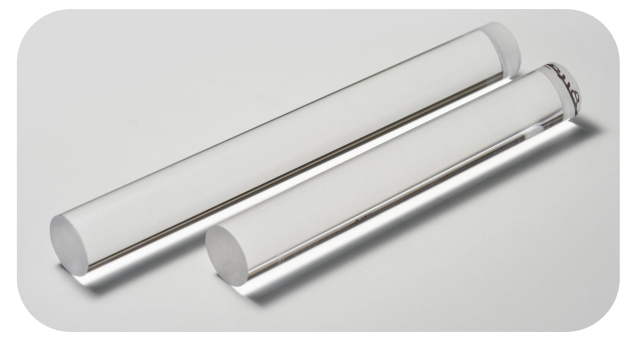

Um fabricante europeu e americano de fibra óptica especial precisa processar um lote de pré-formas de vidro de quartzo para componentes principais de transmissão de sinal de fibra óptica. As especificações do produto são cilindros com diâmetro de 30 mm e comprimento de 250 mm. Dois furos passantes com diâmetro de 7,8 mm e profundidade de 250 mm precisam ser processados internamente (proporção-para{7}}diâmetro de 32:1). O requisito de rugosidade da parede do furo é Sa<0,8μm, e o erro de paralelismo dos dois furos deve ser inferior a 0,02mm. Esses furos profundos de alta-precisão afetam diretamente a eficiência e a confiabilidade da transmissão de fibra óptica, mas a tecnologia de processamento tradicional é difícil de atender às necessidades.
Pontos problemáticos da indústria e dificuldades de processamento
O vidro de quartzo tornou-se um material chave na indústria de fibras ópticas especiais devido à sua alta dureza e baixo coeficiente de expansão térmica, mas seu processamento de furos profundos enfrenta três gargalos principais:
Defeitos de qualidade da superfície: A perfuração tradicional faz com que a rugosidade da parede do furo exceda o padrão (Sa>0,8μm) e é propensa a microfissuras;
Estabilidade insuficiente no processamento de furos profundos: quando a proporção entre profundidade-e-diâmetro excede 30:1, a remoção de cavacos é difícil, causando quebra da ferramenta e uma taxa de refugo de até 50%;
Porous precision out of control: The parallelism of the two holes is affected by the rigidity and thermal deformation of the machine tool, and the measured error is generally >0,03 mm.
Soluções inovadoras: processo ultrassônico e controle dinâmico
Em resposta aos problemas acima, as empresas{0}líderes do setor usam tecnologia ultrassônica verde e eficiente de perfuração e fresamento, combinada com sistemas de usinagem de precisão:
"Corte assistido por vibração ultrassônica": reduz a força de corte por meio de vibração de alta frequência de 20-40kHz, reduz o colapso da borda e os danos à superfície e melhora a consistência da parede do furo;
"Resfriamento de alta-pressão de água central": otimiza a direção do fluxo e a pressão do refrigerante (5-8MPa) para garantir a eficiência da remoção de cavacos de furos profundos e evitar a quebra da ferramenta;
"Compensação dinâmica-multieixo": ajuste a taxa de avanço e a trajetória com base em dados de monitoramento-em tempo real para controlar o erro de deformação térmica dentro de ±1μm.

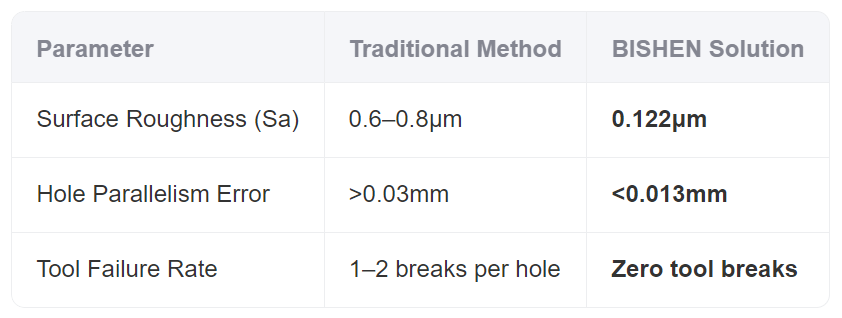

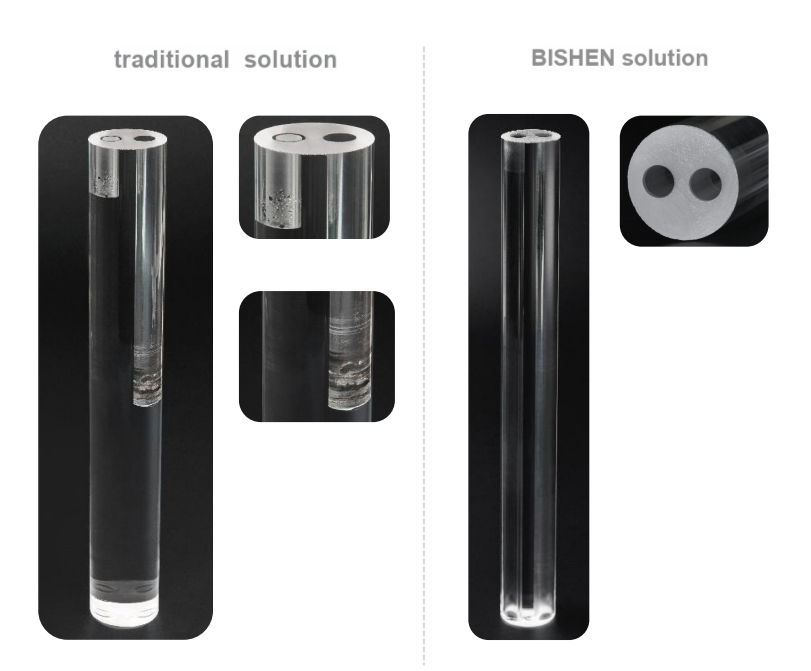

Comparação de efeitos de usinagem
Os dados medidos mostram que a nova solução aumentará a eficiência da usinagem em 200%, reduzirá o custo unitário em 35% e a taxa qualificada saltará de 48% para 97%.
Perspectivas de aplicação de tecnologia
Em áreas de alto-crescimento, como comunicações 5G e detecção a laser, a demanda por peças de precisão de vidro de quartzo aumentou em média 12% ao ano. A tecnologia de usinagem ultrassônica de furos profundos está se tornando um processo de referência em fibras ópticas especiais, embalagens de semicondutores e outras indústrias com sua alta precisão, baixo dano e forte estabilidade.
Sobre BISHEN
BISHENé fornecedora-líder mundial de soluções de processamento de materiais superduros, com foco na pesquisa e desenvolvimento de tecnologia de fabricação de alta-precisão, e suas áreas de serviço abrangem comunicações-de fibra óptica, aeroespaciais e dispositivos médicos. Contando com tecnologias básicas, como processamento ultrassônico e nano{4}}laser minimamente invasivo, a BISHEN forneceu soluções personalizadas para clientes em mais de 30 países, promovendo a fabricação de precisão em direção à meta de "zero defeitos".
Conclusão: O processamento preciso de furos profundos é a chave para avanços no desempenho dos componentes de vidro de quartzo. Por meio da inovação tecnológica e da iteração de processos, a indústria está atendendo aos requisitos extremos da-tecnologia de ponta para materiais com maior eficiência e menor custo.
