Como todos sabemos, a anodização dura levará ao aumento da espessura do produto. Portanto, a espessura adequada do filme de óxido é crucial para atender aos requisitos de tamanho do cliente.

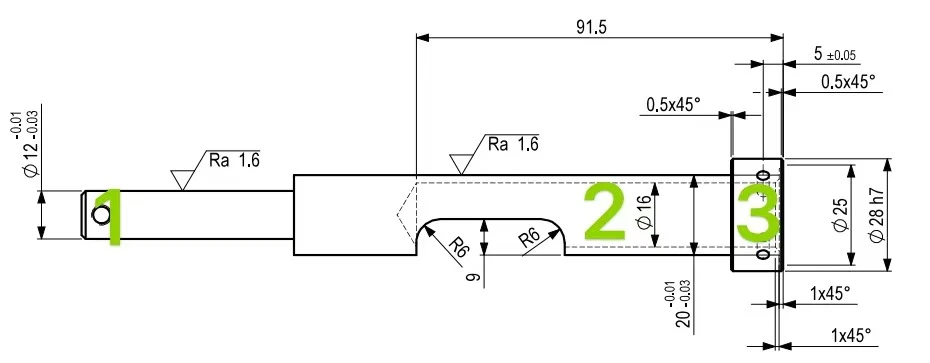

Este artigo usa a foto do eixo acima como exemplo para explicar como controlar a espessura do filme de óxido para que o tamanho do produto final atinja o valor esperado.
Duas etapas apenas para anodização rígida deste eixo:
Etapa 1: O tamanho do produto semi{1}}acabado do eixo deve obedecer ao princípio de "menor espessura da camada externa e maior diâmetro do furo interno", antes da anodização rígida.
Isso ocorre porque o tamanho do diâmetro do furo interno do eixo diminuiu com o aumento da espessura do filme de óxido após a anodização dura, o que resultou em um produto não qualificado. Ao seguir o princípio acima, você evitará essa falha e obterá o produto acabado exigido pelo cliente.
Etapa 2: uma faixa de controle de produção definida deve ser fornecida aos mecânicos para que o cliente possa obter o tamanho desejado do produto acabado após a anodização rígida.
Uma análise específica da faixa de controle de produção para este eixo é a seguinte:
Como diz o desenho, anodizado duro com impregnação de PTFE, espessura 40±5μm. Isso será 35/3-45/3 (11,667 μm ~ 15 μm) para a espessura de crescimento do filme de óxido quando o eixo for anodizado. E a espessura de crescimento do filme de óxido é de 0,0117 ~ 0,015 em milímetros.
Assim, a fórmula de cálculo da faixa de dimensões do controle de produção dada ao mecânico é:
Tamanho de controle de produção=tamanho do desenho - espessura de crescimento do filme de óxido tamanho x2
Ou seja: tamanho de controle de produção=tamanho do desenho - [(0,0117~0,015mm) x2]=tamanho do desenho - (0,0234~0,03mm)
OBSERVAÇÃO:
Existem 2 lados da espessura de crescimento do filme de óxido, portanto, contagem dupla no cálculo.
Se quiser obter um tamanho final mais preciso, o valor mínimo da espessura de crescimento do filme de óxido deve ser obtido. E 0,02 mm é a melhor escolha.
Três partes consistem neste eixo e cada faixa de controle de peça é a seguinte:
Marcado como 1 na foto, as dimensões das linhas superior e inferior são 11,97 ~ 11,99, ou seja, as dimensões de controle de produção são: (11,97 ~ 11,99 mm) -0,02 mm =11.95 ~ 11,97 mm
Marcado como 2 na foto, as dimensões das linhas superior e inferior são 19,97 ~ 19,99, ou seja, as dimensões de controle de produção são: (19,97 ~ 19,99 mm) -0,02 mm =19.95 ~ 19,97 mm
Marcado como 1 na foto, as dimensões das linhas superior e inferior são 27,979 ~ 28 mm (valor de tolerância H7 combinado com consulta de valor de ajuste de tolerância), ou seja, as dimensões de controle de produção são:
(27,979~28mm)-0,02mm=27.959~27,98mm
