Usinagem CNC de cobre: ​​seleção de classes, custos reais e por que a maior parte da sucata acontece antes do primeiro corte

Usinagem CNC de cobre: ​​seleção de classe, custos reais e por que a maior parte da sucata acontece antes do primeiro corte

Seu engenheiro especifica cobre C101 para máxima condutividade. Seu fornecedor faz a cotação, executa o trabalho e envia peças com rebarbas em cada furo perfurado e tolerâncias de 0,05 mm. Você rejeita o lote. Eles-o executam novamente. Mesmo resultado. Parece familiar?

Este é um dos padrões de falha mais comuns que vemos emusinagem CNC de cobre- não porque faltasse equipamento na oficina, mas porque o cobre puro pune erros de processo que outros materiais perdoam. O cobre não lasca de forma limpa. Ele mancha, amarra e adere às ferramentas de uma forma que o alumínio e o aço simplesmente não conseguem. Se a oficina não ajustar sua abordagem desde o início - geometria das ferramentas, velocidades, estratégia de refrigeração, fixação - a taxa de refugo aumenta rapidamente, assim como seu custo.

Este artigo aborda o que realmente impulsiona a qualidade e o custo empeças usinadas CNC de cobre, para que você possa qualificar fornecedores com mais precisão e evitar o ciclo-de reexecução.

Por que a usinagem CNC de cobre é mais difícil do que parece

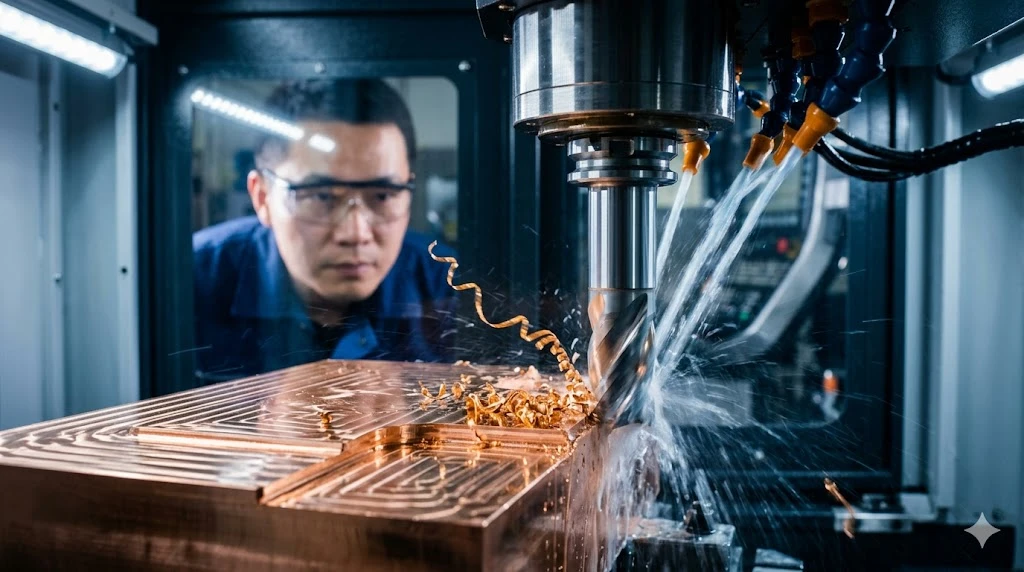

O principal problema é o que os maquinistas chamam de-borda construída (BUE). Como o cobre puro é muito dúctil, o material não corta de forma limpa a ferramenta - ele mancha e se solda a frio-na aresta de corte. Depois que o BUE se forma, a ferramenta fica efetivamente monótona. Ele para de cortar e começa a arar, o que destrói o acabamento superficial, prejudica as tolerâncias e gera rebarbas pesadas que você vê em furos perfurados e bolsões fresados.

A solução não é exótica. Ela requer ferramentas de metal duro sem revestimento e de alto{1}}polimento com ângulos de saída positivos agressivos - ferramentas que cortam em vez de empurrar. As velocidades precisam permanecer altas o suficiente para gerar cisalhamento limpo, e o fluxo do líquido refrigerante deve ser suficiente para remover os cavacos antes de serem soldados novamente. A ductilidade do cobre resulta em manchas quando a ferramenta de corte permanece no material por muito tempo em vez de cortar de maneira limpa, o que cria arestas-construídas que reduzem a eficiência da ferramenta e afetam a qualidade da superfície. A janela do processo é real, e as oficinas que operam o cobre da mesma forma que operam o latão produzirão consistentemente peças ruins.luvata

Há uma segunda questão que pega os compradores desprevenidos: os acessórios. O cobre é macio o suficiente para se deformar sob pressão de braçadeira. Se sua peça tiver paredes finas ou recursos em balanço, a estratégia de fixação deverá levar em conta isso ou você medirá a distorção após a desfixação que não era visível na máquina.

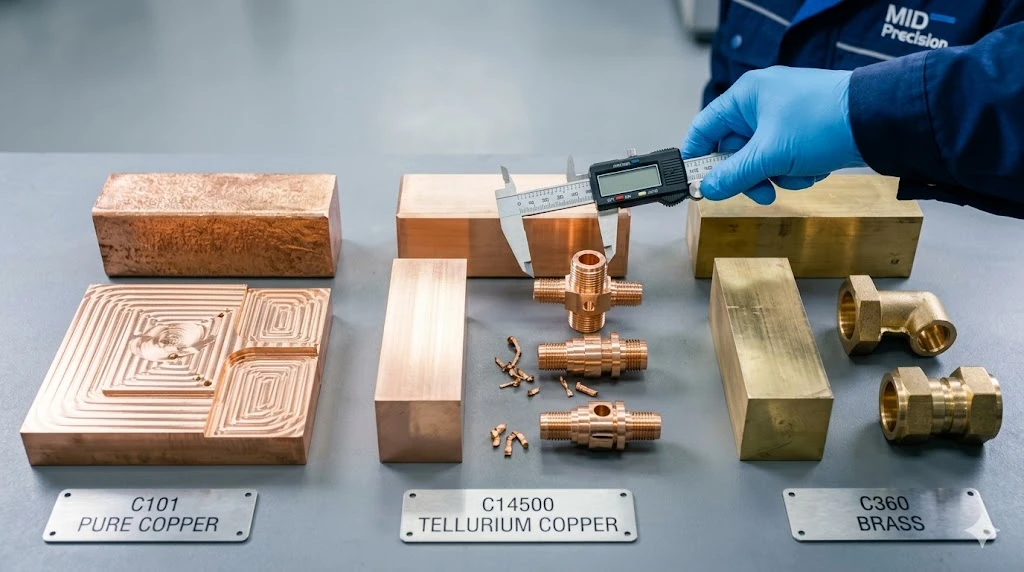

Seleção de grau de usinagem CNC de cobre: ​​comece aqui

A maioria das chamadas de impressão diz apenas "cobre". Isso não é suficiente. A classe determina a usinabilidade, a condutividade e, em última análise, se o trabalho é viável nas tolerâncias necessárias. Veja como as notas principais se comparamseleção de grau de usinagem CNC de cobre:

Se sua aplicação exigir condutividade acima de 90% IACS e você estiver solicitando mais do que quantidades de protótipo, vale a pena conversar com o C14500. Classes como C14500 (Cobre Telúrio) são projetadas especificamente para resolver as dificuldades de usinagem do cobre puro - adicionando pequenas quantidades de telúrio, essas ligas criam cavacos curtos e quebradiços em vez de longos e fibrosos, aumentando a classificação de usinabilidade para cerca de 85%, com apenas uma pequena queda na condutividade até ~90–93% IACS. Vimos essa mudança salvar projetos inteiros de ciclos de sucata em peças complexas de pequenos-lotes.Richconn

Para aplicações de semicondutores e vácuo onde o C101 não é{1}}negociável, o processo só precisa de um controle mais rígido - é factível, mas a loja precisa saber no que está se inscrevendo.

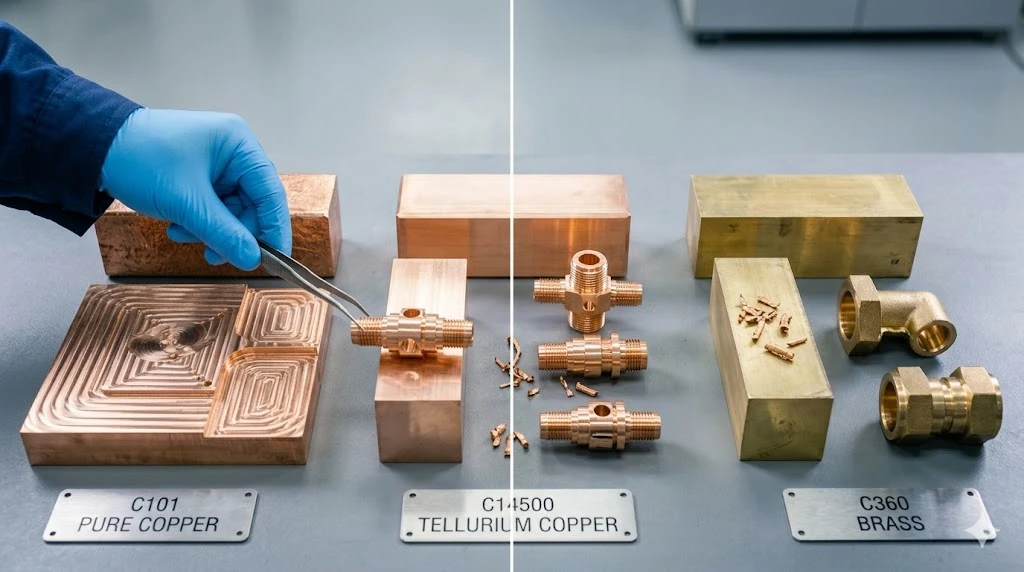

Usinagem CNC de cobre versus latão: quando trocar

Os compradores frequentemente nos perguntam se podem substituir o latão pelo cobre para economizar custos e reduzir a complexidade da usinagem. A resposta depende inteiramente da função.

Usinagem CNC de cobre vs latãonão é uma comparação de qualidade - é uma conversa sobre requisitos. Se sua peça estiver em um caminho-de alta corrente, um barramento, um componente de aterramento ou qualquer coisa onde a condutividade acima de 50% IACS seja importante, o latão não funcionará. Se a peça for estrutural, um acessório ou um componente decorativo onde o desempenho elétrico não é o ponto principal, o latão de-usinagem livre (C360) é mais limpo, mantém tolerâncias mais rígidas de forma mais consistente e custa menos por peça.

O custo real do uso do cobre quando o latão funcionaria não é apenas o preço do material - é o tempo de ciclo mais longo, o maior consumo de ferramentas e a inspeção mais rigorosa que o cobre purousinagem CNC de cobrerequer.

O que impulsiona o custo das peças de cobre usinadas com precisão

Custo de peças de cobre usinadas com precisãomais do que peças de alumínio equivalentes por razões que vão além da matéria-prima. Os preços do cobre na LME permaneceram voláteis até o final de 2025 e até 2026, com a Goldman Sachs Research prevendo uma média de US$ 10.710 por tonelada em H1 2026 -, aproximadamente 3–4x o preço do alumínio por-quilo. Mas o material muitas vezes não é o maior gerador de custos em trabalhos de precisão de pequenos-lotes. Fatores de processo atingem mais forte:Goldman SachsPesquisa de mercado especializada

Consumo de ferramentasno cobre puro é significativamente maior do que no alumínio. A formação BUE embota as ferramentas mais rapidamente, e as oficinas que não prevêem isso utilizam ferramentas desgastadas (mau acabamento superficial, peças descartadas) ou fazem orçamento para trocas mais frequentes (maior custo por peça).

Tempo de ciclose estende porque o cobre requer taxas de avanço mais baixas nos passes de acabamento para manter a qualidade da superfície. O desbaste pode ser agressivo, mas a estratégia de acabamento é onde o cobre separa as oficinas cuidadosas das rápidas.

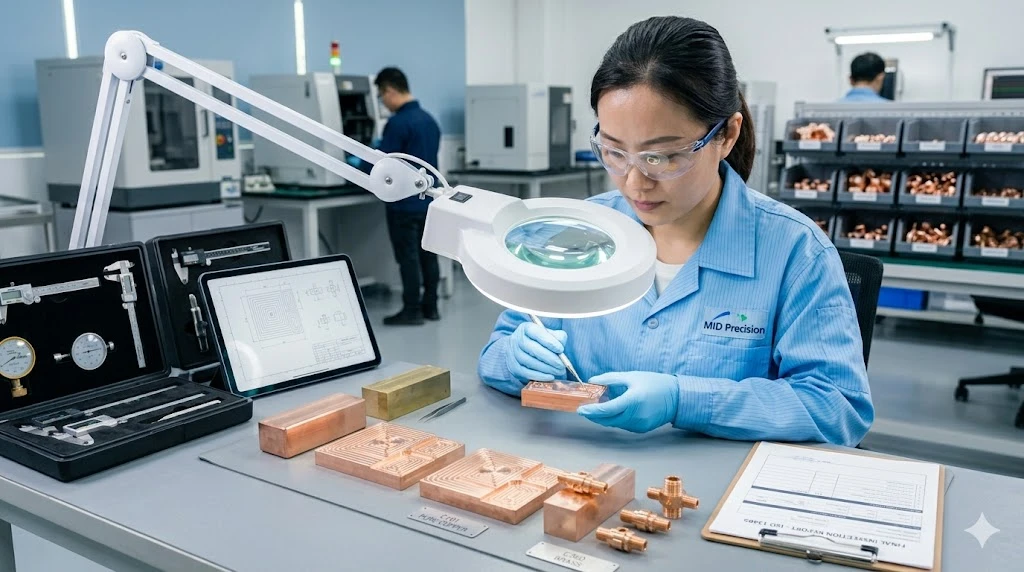

Operações secundárias- rebarbação, em particular - são quase sempre necessárias em peças de cobre. Considere isso ao comparar cotações. Um orçamento que parece barato, mas não inclui rebarbação, vai surpreendê-lo na inspeção.

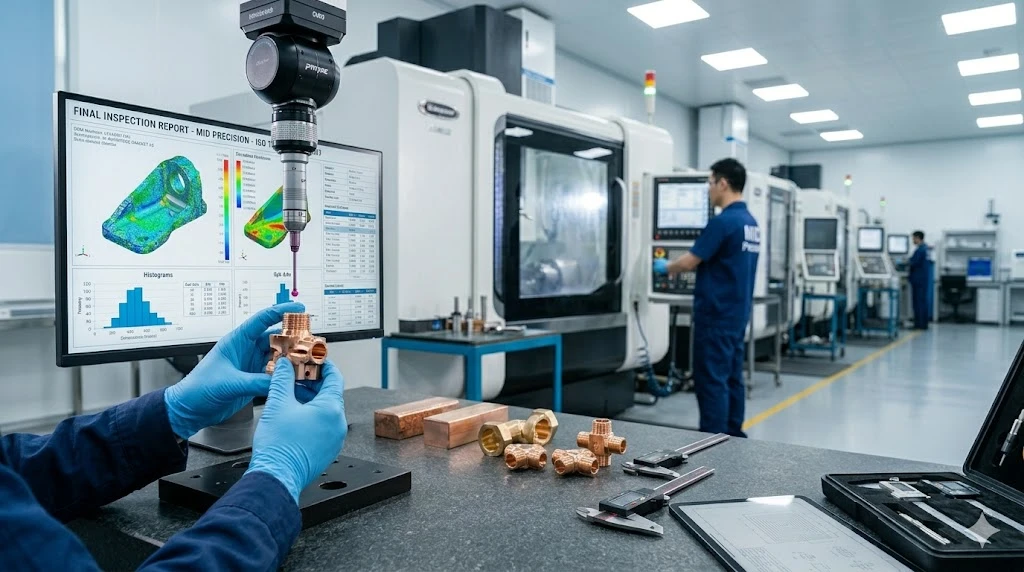

Sobrecarga de inspeçãoem peças de cobre com-tolerâncias restritas também é real. A suavidade do cobre significa que as peças podem deformar-se ligeiramente durante a medição se a força de sondagem da CMM não for ajustada corretamente. Isso não é um problema com a peça -, é um problema de fixação e protocolo de medição.

Como a MID Precision aborda os trabalhos de cobre

Na MID, utilizamos cobre em uma variedade de aplicações - placas frias de dissipadores de calor, eletrodos EDM, componentes de blindagem de RF e conectores elétricos personalizados para clientes de automação industrial. A configuração do processo no cobre nunca é igual à do alumínio e não o tratamos dessa forma.

Em um trabalho recente envolvendo placas espalhadoras de calor de cobre C110-para um cliente de eletrônica de potência - espessura de parede de 2 mm, canais de resfriamento fresados, tolerância ±0,01 mm na largura do canal - a chave foi a fixação. Usinámos uma configuração de mandíbula macia-dedicada para distribuir a força de fixação uniformemente em toda a face da peça, em vez de em três pontos. Isso por si só eliminou a distorção pós{9}}desfixação que vimos em uma execução de protótipo anterior. O primeiro-artigo passou na inspeção do CMM em todos os recursos.

Para trabalhos C101 em que a especificação de condutividade é fixa, usamos metal duro sem revestimento em altas velocidades de fuso com alto-volume de refrigeração de inundação e inspecionamos a condição da ferramenta a cada cinco peças em recursos de-tolerância restrita. Não é uma engenharia de processos glamorosa - é apenas a disciplina que o cobre exige.

NossoCapacidades de usinagem CNCcobrem trabalhos de 3, 4 eixos e 5 eixos, com capacidade de tolerância de ± 0,002 mm e rugosidade superficial de Ra 0,02 μm. Nossopeças de precisãoabrangem cobre, ligas de alumínio, aço inoxidável, titânio e plásticos de engenharia -, todos processados ​​sob nosso sistema de qualidade em conformidade com a ISO 13485, com rastreabilidade digital completa, desde o certificado da matéria-prima até o relatório de inspeção final.

Perguntas frequentes: o que os engenheiros de compras perguntam sobre a usinagem CNC de cobre

P: Minha impressão diz C101, mas meu fornecedor continua recomendando C110 ou C14500. Devo recuar?

Depende da aplicação. C101 é a escolha certa para ambientes de vácuo, equipamentos semicondutores e qualquer aplicação onde a contaminação por oxigênio seja uma preocupação. Para componentes elétricos gerais onde a condutividade precisa apenas ser alta em vez de máxima, o C110 ou o C14500 podem oferecer desempenho funcional equivalente com melhor consistência dimensional e menorcusto de peças de cobre usinadas com precisão. Peça ao seu fornecedor para quantificar a diferença de condutividade - se estiver dentro das especificações, vale a pena considerar a substituição.

P: Por que a usinagem de cobre custa muito mais do que o alumínio para o que parece ser a mesma peça?

Três fatores: custo da matéria-prima (~3–4× alumínio por peso), maior consumo de ferramentas devido à formação de BUE e tempos de ciclo de acabamento mais longos para manter a qualidade da superfície. Em lote pequenousinagem CNC de cobre, os custos indiretos do processo geralmente excedem o delta do custo do material. As lojas que cotam trabalhos de cobre da mesma forma que cotam alumínio estão abaixo-da cotação (e economizarão na execução) ou não comercializam muito cobre.

P: Precisamos de peças de cobre-berílio (C17200). Isso é algo que os fornecedores chineses podem lidar com segurança?

Sim, mas confirme os protocolos de segurança da loja antes de fazer o pedido. A poeira e os vapores de cobre-berílio representam um sério risco respiratório - a oficina precisa de filtragem de ar dedicada,-refrigerante de inundação de alto volume e operadores treinados que entendam o material. Não é complicado, mas tem que estar no lugar. Pergunte especificamente sobre o procedimento de manuseio do BeCu, não apenas sobre a capacidade geral de usinagem.

P: Qual é a tolerância mais rígida que você pode manter em uma peça de cobre em produção, não apenas em um protótipo?

Para peças de cobre de produção, ±0,01–0,02 mm é alcançável com controle de processo consistente e fixação adequada. Mais apertado do que isso - até ±0,005 mm - é possível em recursos específicos, mas requer verificação CMM por peça e maior sobrecarga de ferramentas. Emusinagem CNC de cobre vs latãocomparações, o latão manterá tolerâncias mais rígidas de forma mais consistente na produção em volume. Se você estiver pressionando menos de ± 0,01 mm no cobre, certifique-se de que o requisito funcional realmente exige isso antes de se comprometer com essa especificação.

Pronto para operar suas peças de cobre?

Se você tiver um componente de cobre que tenha sido problemático em outras fábricas - tolerâncias inconsistentes, problemas de acabamento superficial, alta taxa de refugo -envie-nos sua impressão. Forneceremos uma revisão do DFM junto com a cotação, incluindo uma recomendação de nota se a frase de destaque tiver espaço para discussão.

Para consultas-iniciais, nossa equipe de engenharia normalmente responde em até 24 horas.Fale com nossos engenheirossobre seus requisitos de usinagem de cobre - informaremos antecipadamente o que o trabalho precisa e quanto custará.
