Características do produto de processamento

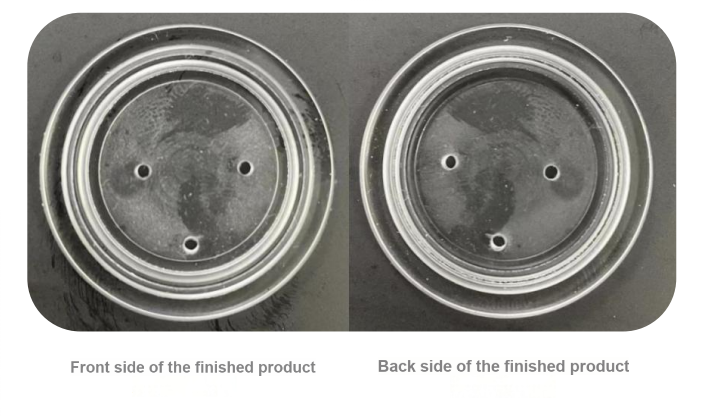

No campo da fabricação de equipamentos semicondutores, o processamento de peças de precisão enfrenta frequentemente muitos desafios. Um bloco de eletrodo de vidro de quartzo encomendado por um cliente é feito de vidro de quartzo de alta-dureza e precisa ser processado com precisão com um tamanho de D32x3mm. Os principais recursos de processamento incluem furo passante, face final e fresamento de canal anular. Como componente central do equipamento semicondutor, este componente está diretamente relacionado à precisão operacional de todo o equipamento.
Pontos problemáticos do processamento da indústria
As soluções de processamento tradicionais expuseram defeitos significativos ao lidar com esses requisitos de alta-precisão: a baixa eficiência de processamento faz com que uma única peça demore até 90 minutos, o processamento de materiais frágeis é propenso a defeitos de colapso nas bordas e a rugosidade da superfície é difícil de atender aos requisitos de efeito de espelho. O que é mais sério é que o componente precisa completar várias etapas de processamento em uma fixação, e o erro cumulativo dos processos tradicionais pode facilmente levar ao descarte do produto.
BISHENPrática de inovação de soluções
Para este problema típico de processamento na indústria de semicondutores, a solução BISHEN alcançou avanços através da integração tecnológica:
Sistema ultrassônico de gravação e fresagem de precisão: Usando tecnologia de processamento de vibração de alta-frequência, o modo de contato entre a ferramenta e a peça de trabalho é alterado de corte contínuo para processamento de pulso, reduzindo efetivamente a tensão de corte
Ferramenta de micro{0}lâmina PCD integrada: A precisão da borda da ferramenta diamantada especial atinge o nível de mícron e o sistema ultrassônico é usado para obter o efeito de "processamento a frio"
Mesa giratória-de quatro eixos harmônicos: precisão de posicionamento repetível de ±0,002 mm para garantir a precisão do posicionamento do processamento de vários-processos
Resultados inovadores técnicos

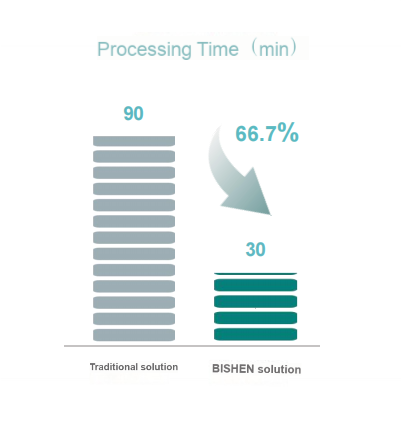

Após a implementação da solução BISHEN, o tempo de processamento de uma única peça foi drasticamente reduzido de 90 minutos para 30 minutos, e a eficiência aumentou em 233%. O valor Ra da rugosidade da superfície processada é controlado de forma estável dentro de 0,1μm, alcançando um efeito de espelho óptico. Após três-detecções de coordenadas, a tolerância do tamanho da peça atende totalmente aos requisitos de ± 0,005 mm do desenho, e a taxa de rendimento do processamento aumentou de 65% do processo tradicional para mais de 98%.
SobreBISHEN:
A BISHEN está profundamente envolvida na área de usinagem de precisão há mais de dez anos, concentrando-se em fornecer soluções de fabricação de ponta para indústrias como semicondutores, óptica e dispositivos médicos. A empresa desenvolveu de forma independente sistemas de usinagem de precisão ultrassônica e equipes de processos profissionais, além de atender mais de 200-empresas de manufatura de alto nível, mantendo uma posição de liderança na área de processamento de materiais duros e frágeis. Por meio da inovação tecnológica contínua, a BISHEN está ajudando a indústria de fabricação de precisão da China a superar gargalos técnicos mais “gargalos-presos”.
