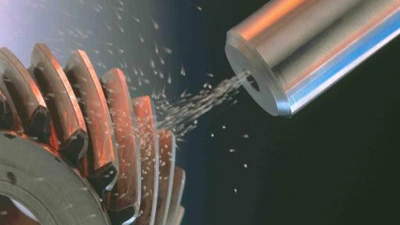

Shot peening é uma técnica de tratamento de superfície amplamente utilizada para melhorar o desempenho de componentes de precisão. O princípio básico envolve bombardear uma superfície de componente com incontáveis meios esféricos de alta-dureza em alta velocidade sob condições controladas, causando deformação plástica localizada. Embora semelhante a processos como jateamento de areia e jateamento, que diferem em meios e parâmetros, o shot peening segue um mecanismo exclusivo de trabalho a frio. Este artigo se concentra emshot peeningcomo um processo representativo.
Como o Shot Peening altera a superfície de um componente?

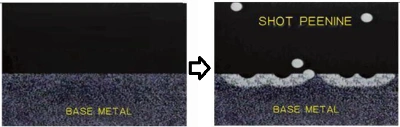

Durante o shot peening, um grande número de mídia de alta-velocidade atinge a superfície, formando pequenas reentrâncias e induzindo deformação plástica na camada superficial. A menos que a rugosidade da superfície original seja relativamente alta (Ra > 6,3 μm), o processo normalmenteaumenta a rugosidade da superfície.
Isto levanta uma contradição comum: o aumento da rugosidade muitas vezes está correlacionado comresistência à fadiga reduzida, conforme visto nos cálculos de vida em fadiga que incluem fatores de correção de rugosidade superficial.
Por outro lado, o shot peening também é ummétodo comprovado para melhorar a resistência à fadiga, mesmo sem alterar o material ou a geometria da peça. Como essas duas afirmações podem ser verdadeiras?
Os dois mecanismos de reforço: baseado em tensão-e estrutural
A aparente contradição é resolvida pela compreensão domecanismos duplos de fortalecimentoaquele shot peening oferece:
Reforço de tensão compressiva residual
Quando o meio de peening impacta a superfície, a camada externa sofre deformação plástica, enquanto a camada interna permanece elástica. Após o impacto, a superfície plasticamente deformada é restringida pela camada elástica subjacente, resultando em umcampo de tensão compressiva residual estável.
Esta tensão de compressão neutraliza o componente de tração das cargas cíclicas, atrasando ou suprimindo o início e o crescimento de fissuras por fadiga.
Esse efeito é particularmente benéfico quando existem microfissuras ou defeitos pré-existentes, pois a tensão de compressão ajuda a "fechar" essas fissuras, reduzindo significativamente o risco de falha por fadiga.
Refinamento Microestrutural
Os impactos de alta-densidade também levam a mudanças microestruturais substanciais no material:
Refinamento de grão de superfície e aumento da densidade de deslocamento
Formação de estruturas de subgrãos
Em materiais como aços austeníticos,transformação de fase martensíticapode ocorrer, adicionando fortalecimento-induzido pela transformação
Deslizamento impedido dentro da rede cristalina, limitando a deformação entre a superfície endurecida e a matriz interna
Essas transformações melhoram a dureza superficial, a resistência ao desgaste e retardam a formação de trincas por fadiga.
O Shot Peening é sempre eficaz? Somente com design de processo adequado
Embora o shot peening possa melhorar a resistência à fadiga,20% a 60%, sua eficácia depende de parâmetros de processo cuidadosamente controlados. Os fatores que influenciam o resultado incluem:
Tipo de mídia, tamanho, formato
Pressão e velocidade de penetração
Ângulo e direção de impacto
Taxa de cobertura e ciclos de repetição
Condição inicial da superfície do componente
Em outras palavras,shot peening não é tão simples quanto parece. Parâmetros mal controlados podem resultar em danos prematuros em vez de melhorias.
Conclusão
Shot peening apresentatensões compressivas residuais benéficasemelhorias microestruturaisque prolongam significativamente a vida útil da fadiga e a resistência ao desgaste dos componentes.
Embora aumente a rugosidade da superfície, os benefícios gerais geralmente superam as desvantagens-se o processo estiver devidamente otimizado. Para setores como aeroespacial, automotivo e de máquinas de alto-desempenho, o shot peening continua sendo uma ferramenta essencial na busca por confiabilidade e durabilidade.(文章来源:iMechanics机械)
