Usinagem CNC médica: um guia do engenheiro de processo para materiais, tolerâncias e DFM para componentes de dispositivos

Justificativa H1:Os engenheiros de projeto que pesquisam esse termo não estão em busca de uma visão geral do setor - eles precisam de respostas-no nível do processo antes de lançar um desenho. Este título sinaliza exatamente isso.

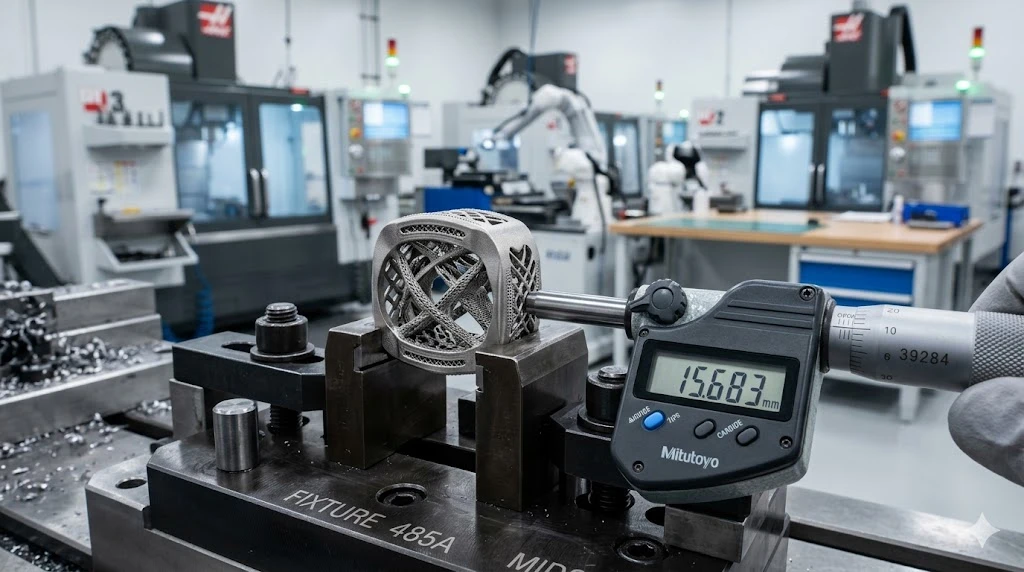

Você acabou de receber feedback do DFM sobre uma gaiola espinhal Ti-6Al-4V: a alma interna de 0,6 mm está sinalizando para acesso à ferramenta, e a chamada de Ra 0,4 μm na superfície do rolamento significa uma passagem de acabamento que dobrará o tempo de ciclo. O líder do seu projeto deseja saber se a pilha de tolerâncias pode ser mantida sem retificação. Parece familiar?

Essa é a realidade diária da usinagem CNC médica. As peças são pequenas, os materiais resistem e a trilha de documentos regulatórios precisa sobreviver a um auditor da FDA que lê números de lote para esportes. Este guia aborda as decisões do processo que são importantes antes que seu arquivo STEP chegue à máquina - seleção de materiais, estratégia de tolerância, armadilhas DFM específicas para componentes do dispositivo e o que mudou no lado da conformidade em 2026.

Por que a usinagem CNC médica exige um manual diferente

A usinagem de precisão padrão proporciona ±0,01 mm em alumínio e encerra o dia. O trabalho com dispositivos médicos impõe restrições adicionais além da precisão dimensional: biocompatibilidade de acordo com a ISO 10993, rastreabilidade de lote completo, processos de limpeza validados e - a partir de fevereiro 2026 - conformidade com o novo Regulamento do Sistema de Gestão de Qualidade (QMSR) da FDA, que incorpora formalmente a ISO 13485:2016 na 21 CFR Parte 820 (fonte: FDA.gov, em vigor em 2 de fevereiro de 2026). Se o seu parceiro de usinagem não tiver atualizado seu sistema de qualidade para refletir o QMSR, seus relatórios de inspeção não serão aprovados em seu próximo envio.

O mercado global de dispositivos médicos atingiu cerca de US$ 679 bilhões em 2025, e a Precedence Research projeta que atingirá aproximadamente US$ 720 bilhões em 2026, expandindo a uma CAGR de 5,94% até 2035. Miniaturização, plataformas de cirurgia robótica e implantes específicos-para pacientes estão impulsionando esse crescimento - e todos eles precisam de componentes usinados com recursos mais rígidos e materiais mais duros do que há uma década.

Para os engenheiros de projeto, a conclusão prática: seu fornecedor de usinagem CNC para peças médicas não é apenas um fornecedor. Eles são uma extensão da sua cadeia de validação de design.

Seleção de materiais para usinagem CNC de implantes médicos

A escolha do material para um componente do dispositivo é uma negociação-de três vias entre os requisitos funcionais do cirurgião, a realidade do processo do maquinista e o arquivo regulatório. Veja como os materiais-médicos mais comuns se comparam no chão de fábrica.

Uma observação sobre o PEEK: muitos engenheiros de projeto o adotam como padrão para radiolucência sem perceber que o PEEK de grau de implante (PEEK-OPTIMA ou equivalente) requer uma cadeia de custódia ininterrupta e documentada, do lote de resina até a peça acabada. Se sua oficina mecânica estiver cortando PEEK no mesmo acessório que utilizou aço inoxidável 303 ontem, você terá um risco de contaminação que surgirá durante os testes de biocompatibilidade.

Tolerâncias CNC para dispositivos médicos: o que é sustentável versus o que é caro

Mais apertado nem sempre é melhor. Cada faixa de tolerância que você aperta além do que a função exige adiciona custo - mais passagens, alimentações mais lentas,-medição no processo e, às vezes, uma operação secundária de retificação ou lapidação. A tabela abaixo mapeia as faixas de tolerância para a realidade do processo.

Na MID, mantemos ±0,002 mm rotineiramente em nossos tornos do tipo suíço-para parafusos ósseos longos e finos e pilares dentários. Mas vamos recuar em um desenho que indica ±0,005 mm em um fundo de bolso de 100 mm em 7075 - não porque não possamos atingir o número em uma execução controlada, mas porque o coeficiente de expansão térmica do alumínio (23,1 µm/m·grau) significa que uma mudança de ambiente de 2 graus durante um lote consumirá metade do seu orçamento de tolerância. A solução é uma especificação de ambiente mais rígida ou uma tolerância relaxada com um esquema de dados funcional. Preferimos ter essa conversa na DFM do que descobri-la na inspeção final.

Usinagem CNC médica de titânio: onde a disciplina do processo ganha sua força

Ti-6Al-4V é a liga de implante padrão por um bom motivo - excelente biocompatibilidade, alta resistência/peso e osseointegração comprovada. É também um dos materiais mais implacáveis ​​em um fuso CNC.

Veja o que acontece se você tratar o titânio como o aço: o cavaco não quebra de maneira limpa, o calor se concentra na aresta de corte em vez de evacuar com o cavaco, e a-camada superficial endurecida sob o último passe luta contra o próximo. O desgaste da cratera acelera e, se a sua pastilha falhar no meio-do corte em uma peça bruta de titânio de US$ 400, você descartará a peça e a ferramenta.

A abordagem de processo que funciona - e que nossomusinagem CNC médicacélulas executadas diariamente - baseia-se em três pilares:

Parâmetros de corte ajustados para gerenciamento de calor, não para taxa de remoção de metal.Em Ti-6Al-4V, normalmente executamos velocidades de superfície de 40 a 60 m/min com metal duro revestido, caindo para 25 a 35 m/min em passes de acabamento onde a integridade da aresta da pastilha é mais importante do que o rendimento. A carga de cavacos permanece acima de 0,08 mm/dente para manter a espessura dos cavacos o suficiente para afastar o calor da zona de corte. Fique mais fino e o calor permanecerá na peça de trabalho.

Fresamento trocoidal para abertura de bolsões e não de canais.Ranhuras-de largura total em titânio são um destruidor de ferramentas. Os percursos trocoidal (ou "adaptativo") mantêm o engajamento radial baixo - normalmente 8–12% do diâmetro da fresa - enquanto mantêm uma carga de cavaco consistente através do arco. O ponto de decisão crítico: se a proporção do bolsão exceder 4:1 de profundidade-para-largura, mude da estratégia trocoidal para uma estratégia de desbaste-de mergulho (eixo-Z). Em relações de aspecto elevadas, as forças de corte laterais em caminhos trocoidais causam deflexão da ferramenta que aparece como conicidade da parede.

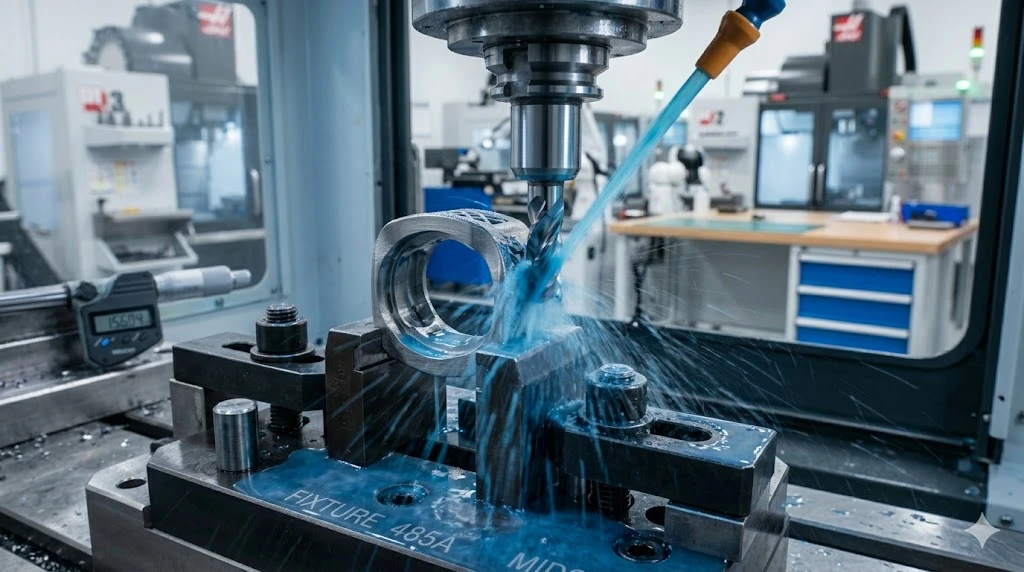

Entrega de refrigerante que realmente atinge o corte.Através do{0}}refrigerante do fuso a no mínimo 70 bar, direcionado para a aresta de corte e não para a vizinhança em geral. Em nossas células de titânio de 5{7}}eixos, utilizamos bicos de refrigeração programáveis ​​que rastreiam o ângulo da ferramenta em tempo real. O refrigerante de inundação de uma mangueira externa é melhor do que nada, mas em bolsões profundos em Ti-6Al-4V, ele não penetra - a massa do cavaco o bloqueia e você acaba com um gradiente térmico que deforma a peça.

Armadilhas DFM que custam tempo em peças médicas

Os engenheiros de design não precisam de uma palestra sobre DFM. Mas certos recursos que funcionam bem na prototipagem criam problemas em escala de produção de componentes médicos. Estes são os infratores reincidentes que sinalizamos nas análises do DFM:

Raios de canto internos menores que sua ferramenta.Um raio de canto interno de 0,2 mm em um bolsão de titânio significa uma fresa de topo de 0,4 mm, que desvia, vibra e se desgasta rapidamente. Se o raio do seu canto puder ser de 0,5 mm, você desbloqueia uma ferramenta de 1,0 mm com 6x a rigidez. Pergunte a si mesmo: a peça correspondente realmente precisa daquele canto agudo ou ele foi padrão na ferramenta de filete CAD?

Espessura de parede inferior a 0,5 mm em alumínio.Paredes finas de alumínio desviam sob forças de corte e voltam após a usinagem. O resultado: em-tolerância na máquina, fora-da-tolerância no CMM 20 minutos depois, quando a tensão residual é redistribuída. Nossa abordagem no MID é desbastar ambos os lados, aliviar-o estresse (envelhecimento natural em temperatura ambiente por 24 a 72 horas ou um ciclo térmico controlado de 175 a 200 graus para têmperas T6) e depois finalizar. Isso aumenta o tempo de ciclo, mas mantém a parede reta.

Chamadas de rosca-sem especificar a classe de rosca em parafusos ósseos.Uma nota "M2 × 0,4" sem designação de classe deixa a tolerância da rosca aberta à interpretação. Em parafusos de grau de implante, especifique 6H/6g no mínimo e, se o parafuso corresponder a uma cabeça poliaxial, indique explicitamente o requisito de medição funcional. Seuusinagem CNC de precisãoo fornecedor deve verificar as roscas com um medidor de rosca calibrado, e não apenas uma verificação de aprovação/não{0}}.

Super-tolerância a superfícies que nunca entram em contato com nada.Vemos regularmente desenhos onde cada superfície tem ±0,01 mm porque o bloco de tolerância foi aplicado globalmente. Relaxe superfícies não{2}}funcionais para ±0,05 mm ou mais, e seu custo cairá - não porque a máquina não consiga atingir o número mais restrito, mas porque menos superfícies precisam de-sondagem no processo e verificação de 100% do CMM.

Conformidade em 2026: O que a mudança QMSR da FDA significa para sua cadeia de suprimentos

A maior mudança regulatória que afeta a usinagem CNC médica este ano já está em vigor. Em 2 de fevereiro de 2026, o QMSR da FDA substituiu o antigo Regulamento do Sistema de Qualidade (QSR) sob 21 CFR Parte 820, incorporando formalmente a ISO 13485:2016 por referência (fonte: FDA.gov). O antigo quadro de inspeção QSIT foi retirado na mesma data.

O que isso significa na prática para sua cadeia de fornecimento de usinagem: qualquer fabricante contratado que produza componentes de dispositivos acabados agora precisa de um sistema de qualidade explicitamente alinhado à ISO 13485:2016, e não apenas “equivalente” ao antigo QSR. Se você estiver registrando um PMA ou 510(k) após fevereiro de 2026, a documentação de qualidade do seu fornecedor precisará fazer referência à estrutura QMSR, e não à linguagem QSR descontinuada.

Na MID, nosso sistema de qualidade opera em conformidade com a ISO 13485 desde antes da transição do QMSR - portanto, para nossos clientes, o alinhamento da documentação foi simples. Mas se você estiver avaliando novosServiços de usinagem CNCpara um programa médico, pergunte especificamente: "O seu SGQ está alinhado com a ISO 13485:2016 conforme referenciado pelo QMSR?" Se a resposta for vaga, continue procurando.

Juntando tudo: como o MID aborda um programa CNC médico

Um compromisso médico típico no MID segue uma sequência projetada para detectar problemas precocemente:

Você envia um arquivo STEP e um desenho 2D com GD&T. Nossa equipe de engenharia de processo executa uma revisão do DFM dentro de 48 horas - não é uma pontuação genérica de capacidade de fabricação, mas chamadas específicas-: esse raio precisa ser aberto, essa tolerância precisa de uma referência de referência, esse recurso é mais adequado para torneamento suíço do que para fresamento de 5 eixos. Marcamos o desenho e devolvemos para discussão.

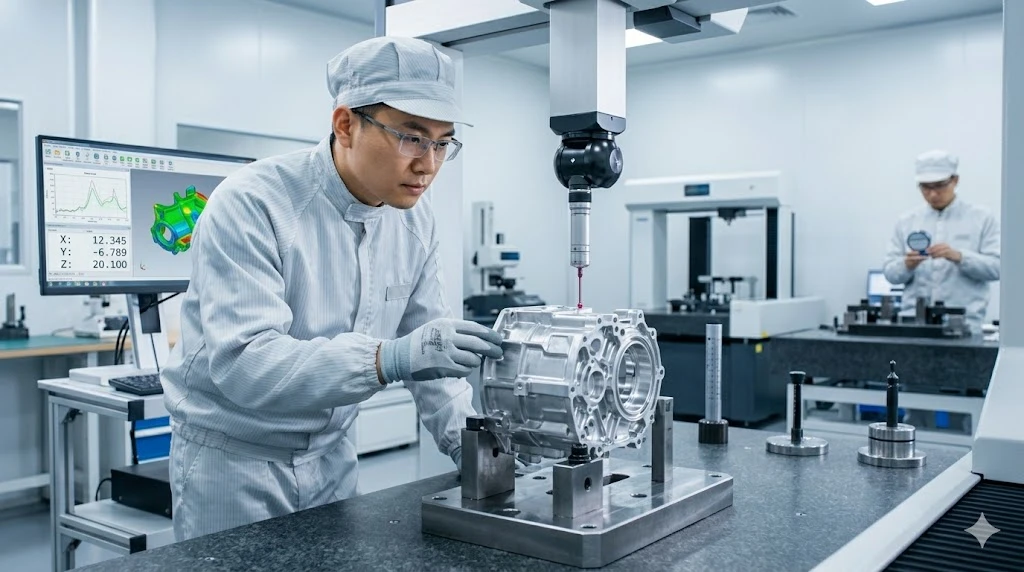

Depois que o projeto estiver definido, construímos um plano de processo que especifica fixação, seleção de ferramentas, estratégia de corte (incluindo as decisões trocoidal versus mergulho discutidas acima para titânio),-pontos de inspeção no processo e verificação final da CMM. Para peças de grau de implante, o plano inclui verificação de certificação de material, validação de limpeza e embalagem que atenda aos seus requisitos de esterilização.

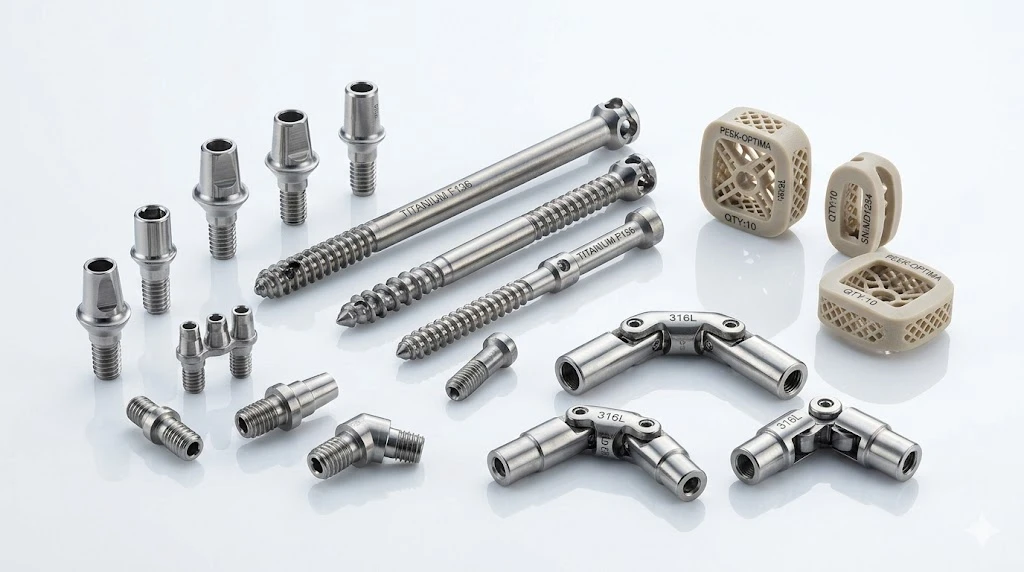

Nossa loja funcionaCNC de 5 eixose centros de torneamento-suíços com mais de 30 anos de conhecimento de processos acumulados na equipe. Usinamos Ti-6Al-4V, 316LVM, CoCr, PEEK e ligas de alumínio diariamente para clientes aeroespaciais, médicos, de semicondutores e de robótica, o que significa que nossa biblioteca de acessórios e estoque de ferramentas já cobrem a maioria das geometrias médicas sem custos de configuração personalizada.

Perguntas frequentes

Que raio de canto interno devo especificar para evitar ferramentas caras de-diâmetro pequeno?

Para a maioria dos metais-de uso médico (titânio, aço inoxidável, CoCr), especifique um raio de canto interno mínimo de 0,5 mm sempre que o projeto permitir. Isso permite que o maquinista use uma fresa de topo com diâmetro de 1,0 mm - rígida o suficiente para realizar um corte estável em ligas duras sem vibração. Reduza para o raio de 0,25 mm e você forçará uma ferramenta de 0,5 mm que funciona com avanços mais lentos, desgasta mais rápido e corre o risco de quebrar em bolsões mais profundos. Se a sua geometria correspondente realmente precisa de um canto mais estreito, considere uma operação secundária de EDM apenas nesse recurso, em vez de restringir toda a operação do bolsão.

Você consegue segurar ±0,005 mm em uma peça de alumínio de 100 mm sem lixar?

Sim, mas depende do recurso e do ambiente. Em um furo ou diâmetro externo torneado, nossos centros suíços e de torneamento suportam ±0,005 mm em alumínio rotineiramente - o segredo é a estabilidade térmica e a condição consistente do material. Num piso fresado de 100 mm, o desafio é a expansão térmica do alumínio. Uma variação de temperatura de 2 graus durante a usinagem altera uma dimensão de 100 mm em aproximadamente 4,6 µm - quase toda a sua tolerância. Usinamos peças médicas de alumínio em uma célula{11}com monitoramento de temperatura e verificamos com uma CMM na mesma zona térmica. Se a peça for para uma montagem-à temperatura ambiente, podemos atingir o número. Se estiver entrando em um ambiente corporal de 37 graus, sua tolerância deve se referir a essa temperatura funcional.

Como o FDA QMSR afeta minha escolha de fornecedor de usinagem CNC?

Diretamente. Desde 2 de fevereiro de 2026, a FDA inspeciona os fabricantes de dispositivos em relação ao QMSR, que incorpora a ISO 13485:2016. Seu parceiro de usinagem contratado deve manter um sistema de qualidade alinhado a este padrão - abrangendo controles de projeto, validação de processo, rastreabilidade e ação corretiva. Solicite o escopo da ISO 13485 e confirme se ele abrange os processos relevantes para suas peças. Uma loja que está apenas “trabalhando para obter” a certificação é um risco para o seu cronograma regulatório.

Qual é a quantidade mínima de pedido para protótipos CNC médicos versus produção?

No MID não há mínimo. Executamos protótipos de-peças únicas para verificação de projeto até lotes recorrentes de produção de baixo-volume - o modelo de lotes-combinados e pequenos-é fundamental para a forma como nossoFabricação CNCas células estão organizadas. Para programas médicos, o primeiro pedido geralmente é de 5 a 10 peças para testes funcionais, seguido por uma execução de validação de processo (normalmente de 30 a 50 peças para um estudo Ppk) e, em seguida, a produção contínua em qualquer volume exigido pelo programa.
