À medida que a tecnologia médica avança rapidamente, os OEMs nos EUA e na Europa exigem dispositivos médicos menores, mais leves e mais confiáveis. Miniaturização, precisão e integração funcional são agora requisitos padrão em aplicações como bombas implantáveis, ferramentas de diagnóstico portáteis, robótica cirúrgica e sistemas odontológicos.
No entanto, o desenvolvimento desses dispositivos compactos, mas de alto{0}}desempenho traz desafios de fabricação significativos-especialmente quando os componentes devem atender a tolerâncias de-nível de mícron, padrões de biocompatibilidade e requisitos regulatórios rigorosos, comoISO 13485.
É aqui que a usinagem CNC de pequenos-lotes de alta precisão se torna crítica. Ele permite que os fabricantes médicos façam iterações rapidamente, produzam geometrias personalizadas complexas e obtenham precisão repetível sem se comprometerem com o custo de ferramentas de produção em massa.
Tendências de dispositivos médicos: menores, mais inteligentes e mais precisos
1. Miniaturização para maior conforto do paciente
Os dispositivos médicos-sejam vestíveis, portáteis ou implantáveis-estão migrando para componentes em micro{2}}escala para reduzir o desconforto do paciente e melhorar a mobilidade. Isso requer processos de fabricação capazes de:
Recursos de corte abaixo de 0,5 mm
Mantendo tolerâncias de ±2–5 μm
Usinagem de materiais como titânio, PEEK, cobalto-cromo e aço inoxidável
Os métodos tradicionais enfrentam dificuldades nessa escala, enquanto a micro{0}}usinagem CNC oferece precisão estável e acabamento superficial adequado para uso médico-de longo prazo.
2. Dispositivos mais inteligentes com funções mais integradas
À medida que os dispositivos ganham detecção avançada, atuação motorizada e comunicação sem fio, os componentes internos se tornam mais complexos. A usinagem CNC permite cavidades precisas, estruturas de parede-finas e geometrias de vários-eixos para integrar esses recursos.
3. Precisão e repetibilidade para segurança
Mesmo um pequeno desvio dimensional pode afetar o controle de fluidos de um cateter, a eficiência da bomba ou o ajuste do implante. A usinagem CNC garante:
Repetibilidade consistente para dimensões críticas
Suavidade da superfície que minimiza o atrito ou a adesão bacteriana
Controle rígido sobre raios de transição, larguras de ranhuras e interfaces de vedação
Usinagem CNC para microcomponentes médicos
1. Componentes típicos adequados para micro{1}usinagem CNC
• Componentes implantáveis da bomba cardíaca
Impulsores
Carcaças de bomba
Microeixos
Peças de acoplamento magnético
Estas peças muitas vezes requeremusinagem com-defeito zero, bordas livres-de rebarbas e geometrias balanceadas.
• Componentes de equipamentos odontológicos
Carcaças de peças de mão
Peças de microturbina
Conectores de ferramentas cirúrgicas
Engrenagens de precisão
A usinagem CNC fornece estabilidade aos materiais e tolerâncias repetíveis mesmo sob rotação em alta-velocidade.
• Componentes de Robótica Cirúrgica
Elementos de transmissão em miniatura
Articulações de braço de precisão
Montagens de sensores
Esses componentes necessitam de alinhamento perfeito e confiabilidade estrutural.
2. Por que o CNC é ideal para essas micropeças
| Requisito de fabricação | Vantagem CNC |
|---|---|
| Tolerâncias apertadas | Alcançável até ±2 μm |
| Geometrias 3D complexas | Usinagem simultânea de 5 eixos |
| Materiais-de grau médico | Excelente para titânio, PEEK, CoCr |
| Demanda de baixo-volume | Sem custo de molde, retorno rápido |
| Mudanças de design | Reprogramação rápida, iterações rápidas |
Por que a usinagem CNC em pequenos-lotes beneficia os OEMs médicos
1. Custo de desenvolvimento reduzido e iterações mais rápidas
Os ciclos de desenvolvimento de produtos estão mais curtos do que nunca. A usinagem CNC permite que sua equipe de engenharia:
Valide conceitos de design rapidamente
Teste múltiplas versões em ciclos curtos
Evite altas despesas iniciais com moldes ou ferramentas
Faça ajustes de design em horas, em vez de semanas
Isso apoia diretamente a pesquisa e desenvolvimento-inicial e a produção piloto.
2. Reduza os riscos de estoque
Os dispositivos médicos geralmente exigem controle de versão rigoroso e atualizações frequentes. A usinagem CNC em pequenos-lotes permite que os OEMs:
Produza apenas o que é necessário
Reduza a obsolescência do estoque
Evite superprodução ou pressão de armazenamento
Isto é especialmente valioso para implantes personalizados e ferramentas cirúrgicas especializadas.
3. Qualidade consistente para conformidade regulatória
Processos de usinagem CNC estáveis apoiam a conformidade com:
ISO 13485
FDA 21 CFR Parte 820
Requisitos MDR da UE
Dados de processo rastreáveis, SPC (controle estatístico de processo) e precisão repetível suportam padrões de validação e documentação.
Como o CNC de alta-precisão melhora a confiabilidade e a vida útil do dispositivo
1. O acabamento superficial reduz o desgaste e a adesão bacteriana
Os componentes médicos geralmente exigem:
Ra Menor ou igual a 0,4 μm para superfícies de implantes
Cavidades internas lisas para bombas
Interfaces de vedação polidas para controle de fluidos
A usinagem CNC combinada com o polimento pós{0}}processo proporciona resultados de superfície consistentes.
2. Ajustes mais justos melhoram a eficiência do dispositivo
Por exemplo:
Um desvio de ±3 μm no eixo do impulsor afeta a saída da bomba
Uma superfície áspera dentro de um canal microfluídico afeta a pressão do fluido
Uma peça-da turbina descentralizada reduz a vida útil da peça de mão odontológica
A usinagem de precisão melhora diretamente a eficiência do dispositivo, a redução de ruído e a confiabilidade-de longo prazo.
3. Integridade e Biocompatibilidade do Material
A usinagem CNC preserva a estrutura do material em comparação com processos que envolvem estresse térmico excessivo. Isso garante:
Resistência estrutural
Resistência à corrosão
Estabilidade-de longo prazo em implantes ou dispositivos cirúrgicos
Estratégias de usinagem CNC acionáveis (solução Bishen)
Abaixo estão estratégias de usinagem práticas e{0}}do mundo real que você pode aplicar imediatamente ao trabalhar com um fornecedor de CNC-com base na capacidade integrada de usinagem médica de pequenos-lotes da Bishen.

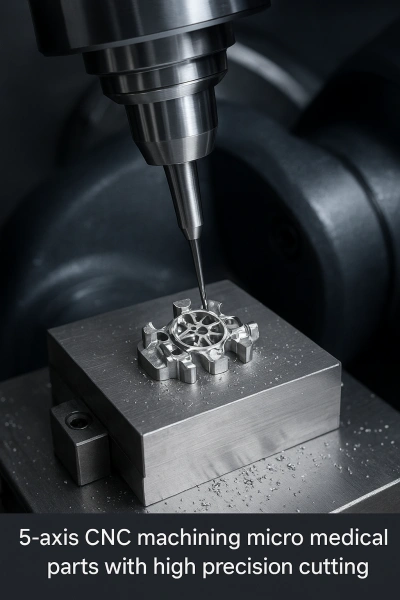

1. Use usinagem simultânea de 5 eixos para micro recursos
Elimina múltiplas configurações
Melhora a precisão e exatidão posicional
Garante melhor continuidade em superfícies curvas para componentes da bomba
2. Estratégia de Ferramentas para Micropeças
Use microfresas de topo de φ0,1–1 mm
Aplique ferramentas com revestimento-diamantado para titânio ou PEEK
Use fusos de alta-velocidade (30.000–60.000 rpm)
Controle rigoroso do desgaste da ferramenta para tolerâncias de ±2–5 μm
3. Controle de Processo para Consistência
Inspeção 100% CMM para dimensões críticas
Monitoramento SPC em eixos, ranhuras e furos
Rebarbação automatizada para bordas-sem rebarbas
4. Gestão de Materiais
Rastreabilidade total para lotes de titânio e PEEK
Certificado de Conformidade (COC) e documentos de biocompatibilidade incluídos
Conclusão
A usinagem CNC de pequenos-lotes não é simplesmente um método de fabricação-é a espinha dorsal da inovação moderna em dispositivos médicos. Para OEMs que buscam soluções médicas miniaturizadas, de alto{3}}desempenho e totalmente integradas, a micro{4}usinagem CNC oferece flexibilidade, precisão e confiabilidade incomparáveis.
Com o fornecedor certo e a estratégia de usinagem adequada, você pode acelerar o desenvolvimento, melhorar o desempenho do dispositivo e atender com segurança aos padrões regulatórios globais.
