Prototipagem rápida de usinagem CNC: quando a velocidade é importante e a peça precisa realmente funcionar
Seu engenheiro mecânico termina o modelo CAD em uma sexta-feira. A análise do produto será em três semanas. Você precisa de um invólucro de alumínio funcional - material real, tolerâncias reais, roscas que realmente se encaixem - para testar o ajuste, validar as folgas de montagem e entrar na reunião com algo que você possa distribuir na mesa.
Este é o cenário onde Usinagem CNC, prototipagem rápidaganha seu lugar. Nem todo protótipo precisa disso. Mas quando a peça tem que funcionar como um componente de produção - manter a tolerância, suportar carga, sobreviver a um ciclo térmico, caber em uma montagem com hardware-comprado - um espaço reservado impresso em 3D-não fornecerá os dados que você precisa. Você precisa de uma peça cortada do material real, de acordo com as especificações reais.
O erro que a maioria das equipes de produto comete neste estágio não é escolher o processo errado. Não é pensar claramente sobre para que serve realmente o protótipo. Responda a essa pergunta primeiro e a seleção do processo seguirá logicamente.
O que a prototipagem rápida CNC realmente significa na prática
não é uma categoria de serviço separada com equipamento especial. É usinagem CNC padrão - fresamento, torneamento, torneamento suíço - executado com programação de-fila curta, configuração otimizada para execuções de quantidade única ou pequena-e uma revisão de processo que detecta problemas de DFM antes do início do corte, e não depois.
A parte "rápida" vem de duas coisas: nenhum tempo de entrega de ferramentas (ao contrário da moldagem por injeção ou fundição sob pressão, o CNC começa a partir de um arquivo CAD e um bloco de material) e uma priorização no chão de fábrica que faz com que os trabalhos de protótipo passem pela fila em dias, em vez de semanas.
Em uma peça simples de alumínio - uma caixa, um suporte, um bloco coletor - normalmente podemos passar de um arquivo CAD confirmado para uma peça enviada em 3 a 5 dias úteis. Geometria complexa, tolerâncias restritas em vários recursos ou materiais como o titânio ampliam isso. Mas para as peças que a maioria das equipes de desenvolvimento de produto realmente precisa no estágio de validação, o prazo é genuinamente curto.
O que mais retarda os trabalhos de protótipo não é o tempo da máquina. São problemas de desenho - chamadas de tolerância incompletas, especificações de acabamento de superfície ausentes, chamadas de rosca sem designações de classe ou espessuras de parede que não podem ser mantidas no material especificado. Uma revisão do DFM antes do início do trabalho adiciona algumas horas. Detectar um problema de fixação após o corte da primeira peça acrescenta dias.

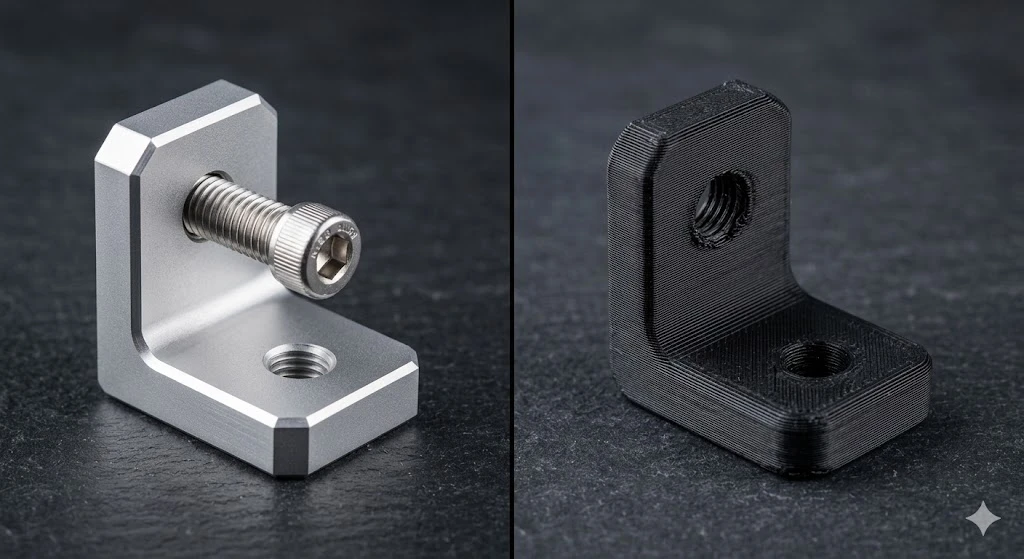

Usinagem de protótipo CNC versus impressão 3D: use a ferramenta certa
O debate entreUsinagem de protótipo CNC versus impressão 3Dtem uma resposta direta quando você tiver certeza do que o protótipo precisa fazer. Nenhum dos processos vence universalmente. Eles respondem a perguntas diferentes.
| Critérios de Avaliação | Usinagem CNC | Impressão 3D de metal (DMLS/SLM) | Impressão 3D de plástico (FDM/SLA) |
|---|---|---|---|
| Propriedades dos materiais | Produção-equivalente | Quase-produção (alguma anisotropia) | Significativamente mais fraco que a produção |
| Tolerância dimensional | ±0,005–0,02mm padrão | ±0,05–0,1 mm típico | ±0,1–0,3mm típico |
| Acabamento de superfície (conforme{0}}construído) | Ra 0,8–3,2 µm | Ra 5–15µm (requer pós-processamento) | Ra 5–50µm dependendo do processo |
| Prazo de entrega (1–5 peças) | 3–7 dias | 5 a 14 dias (incluindo pós{2}}processamento) | 1–3 dias |
| Custo para peça de metal simples | Médio | Alto | Baixo |
| Melhor para | Validação funcional, verificações de adequação, testes representativos-de produção | Geometria interna complexa, topologia{0}}estruturas otimizadas | Modelos visuais, verificações iniciais de forma/ajuste, não-sustentáveis-de carga |
| Roscas, furos roscados | Nativo - cortado diretamente | Requer pós--usinagem | Requer inserções ou pós{0}}usinagem |
| Velocidade de iteração do projeto | Mais lento (cada mudança é-remaquinada) | Médio | Rápido |
O julgamento honesto: para protótipos que serão submetidos a testes funcionais - carregamento de tensão, ciclo térmico, montagem com hardware de produção, amostras de envio regulatório - CNC é quase sempre a escolha certa para peças metálicas. As propriedades do material são equivalentes à produção-porque você está cortando a partir do mesmo material de barra que a produção usará. Uma peça metálica-impressa em 3D tem diferenças microestruturais em relação ao material forjado que são importantes quando a peça está sob carga.
Para verificações-de forma e ajuste em estágio inicial, onde você está apenas confirmando que a forma faz sentido e que o conceito de montagem funciona, a impressão 3D de plástico é mais rápida, barata e perfeitamente adequada. O erro é usá-lo além do estágio em que os dados do protótipo precisam representar o desempenho da produção.
Quando o tempo de execução da prototipagem rápida CNC é reduzido - e quando isso não acontece
Prazo de entrega de prototipagem rápida de usinagem CNCtem limites reais, e entendê-los ajuda você a planejar em torno deles, em vez de se surpreender.
| Fator | Efeito no prazo de entrega | O que você pode fazer |
|---|---|---|
| Complexidade da peça (número de configurações) | Cada configuração adicional adiciona 0,5 a 1 dia | Design para configurações mínimas; discutir a estratégia de fixação antecipadamente |
| Disponibilidade de materiais | Ligas exóticas (titânio, Inconel) podem precisar de 2 a 3 dias para aquisição | Confirme o estoque de material antes de confirmar o cronograma |
| Aperto de tolerância | Recursos abaixo de-±0,01 mm exigem cortes mais lentos e verificação CMM por-recurso | Sinalize explicitamente-recursos de tolerância rígida; não cubra-aplique ±0,005 mm |
| Completude do desenho | Impressões incompletas acionam perguntas do DFM que pausam o trabalho | Envie um print completo com todos os callouts; Modelo 2D + 3D |
| Pós-processamento (anodização, galvanização) | Adiciona 2 a 5 dias dependendo do processo e do fornecedor | Confirme se o acabamento é necessário para o protótipo ou apenas para a produção |
| Quantidade | 1–3 partes: impacto mínimo na fila. 20+ peças: programar como uma pequena execução de produção | Deixe claro na RFQ se se trata de produção de protótipo ou de ponte |
Um detalhe que pega os clientes desprevenidos: o pós-{0}}processamento do acabamento superficial geralmente ocorre em uma programação diferente da usinagem. Uma peça que maquina em dois dias pode ficar à espera da anodização por mais três. Se o seu protótipo não precisa funcionalmente do acabamento anodizado - você está testando o ajuste mecânico, não a resistência à corrosão ou cosméticos - especifique "como-usinado" e economize tempo. Sinalizamos isso durante a cotação em todos os trabalhos onde se aplica.
Materiais para peças de protótipo CNC: o que os engenheiros realmente especificam
A escolha do material na fase de protótipo deve corresponder ao material a partir do qual a peça de produção será feita. Usar alumínio 6061 para um protótipo de uma peça que eventualmente será 7075 fornece dados enganosos de rigidez e resistência. Usar aço inoxidável 304 para um protótipo de um componente médico 316L proporciona um comportamento de corrosão diferente em seus testes de validação.
Dito isto, os materiais mais comumente prototipados parapeças de protótipo CNC de baixo volumenas indústrias que atendemos:
Alumínio 6061-T6- o padrão para a maioria dos alojamentos mecânicos, suportes e componentes estruturais. Rápido de usinar, boa estabilidade dimensional, aceita bem a anodização. Se a peça de produção também for 6061, este é um protótipo semelhante-para{5}}similar.
Alumínio 7075-T6- quando a peça de produção precisa de maior resistência. Um pouco mais difícil de usinar do que 6061, prazo de entrega semelhante. Especifique quando o desempenho-de carga do protótipo é importante.
Inox 316L- padrão para componentes de dispositivos médicos, peças-de contato com fluidos e qualquer coisa que entre em um ambiente corrosivo. Demora mais para usinar do que o alumínio; orçamento de um dia extra.
Titânio Ti-6Al-4V- aplicações aeroespaciais e médicas em que a relação resistência-por{2}}peso é crítica. Significativamente mais lento para usinar do que o aço. Um protótipo de titânio que levaria dois dias em alumínio normalmente levará de quatro a cinco. A diferença de custo é real - mas se o seu teste de validação envolver carga, fadiga ou biocompatibilidade, não há substituto.
Latão C360- conectores, corpos de válvulas, conexões roscadas. Usina rapidamente, mantém bem tolerâncias rígidas.
Peças de protótipo CNC de baixo volume: fatores de custo que você deve compreender
Custo de peças de protótipo CNC de baixo volumemais por unidade do que peças de produção por razões que são previsíveis e que valem a pena entender - e não apenas aceitar como certas.
O custo de configuração é o maior motivador. Programar o percurso CAM, fixar a peça e executar um corte de teste leva aproximadamente o mesmo tempo, esteja você fazendo uma peça ou cinquenta. Em uma produção de 50 peças, esse custo de configuração é amortizado em uma pequena fração do preço unitário. Em uma execução de protótipo de 3 partes, ele domina.
O tempo da máquina é o segundo driver. As máquinas CNC custam entre US$ 50 e US$100+ por hora para equipamentos de 5 eixos. Uma peça que leva 90 minutos de tempo de máquina a US$ 80/hora contribui com US$ 120 para o custo unitário antes que o material, as ferramentas e a inspeção sejam levados em consideração.
O desperdício de materiais é real, mas muitas vezes exagerado. Um bloco de alumínio de 100 mm × 100 mm × 50 mm pode produzir uma peça que pesa 200g - o resto são lascas. O custo do material dos chips é um custo real, mas no alumínio raramente é o fator dominante.
A sobrecarga de inspeção em peças de protótipo é normalmente maior do que em peças de produção - porque o primeiro artigo de um novo trabalho requer uma verificação dimensional completa em cada chamada de impressão, e não em uma amostra estatística. Para indústrias regulamentadas (médica, aeroespacial), o pacote de inspeção é em si um produto final.
Se o orçamento do seu protótipo for limitado, as duas alavancas mais eficazes são: simplificar a geometria para reduzir o tempo da máquina e a contagem de configurações e perguntar explicitamente se a especificação de acabamento é necessária para esta fase. Ambas são decisões de design e planejamento, e não decisões de negociação com fornecedores.
Como funciona o protótipo de manipuladores de precisão MID
Executamos protótipos e trabalhos de produção de baixo-volume como uma faixa de serviço definida - e não como sobras espremidas entre grandes execuções de produção. Os trabalhos de protótipo no MID recebem uma revisão do DFM antes da cotação ser divulgada. Essa revisão abrange especificações de tolerância que excedem o que a geometria suporta, espessuras de parede que causarão problemas de fixação, especificações de rosca que precisam de designações de classe e quaisquer recursos onde um pequeno ajuste de projeto reduziria significativamente custos ou riscos.

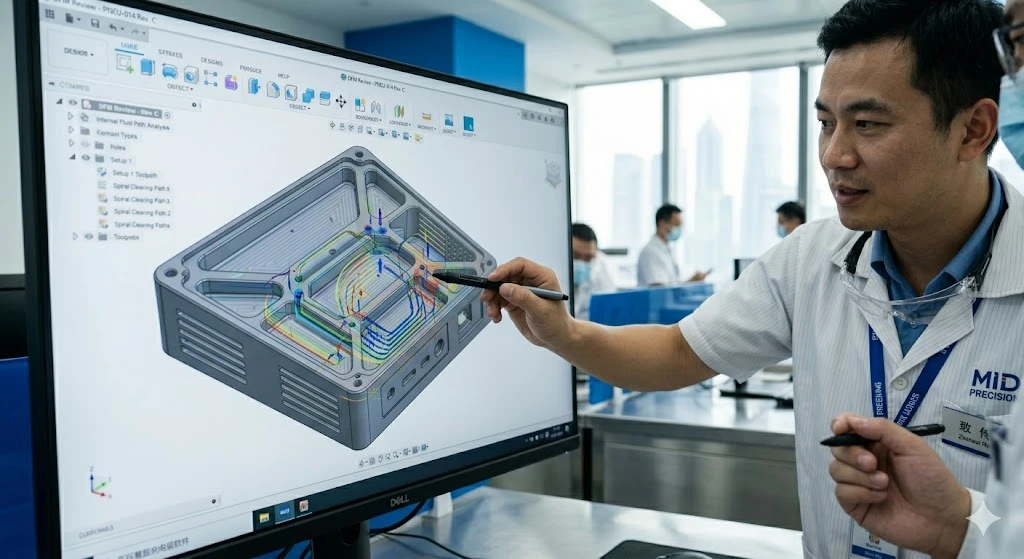

Em um trabalho recente - um bloco coletor pneumático 6061-T6 com oito portas M5 e uma tolerância de furo de ±0,01 mm na sede da válvula central - a análise do DFM detectou que duas das posições das portas exigiriam uma quarta configuração que não era óbvia no modelo 3D. Sinalizamos isso antes de cortar, o cliente mudou uma posição de porta em 2 mm no CAD e o trabalho foi executado em três configurações em vez de quatro. A peça foi enviada no quarto dia da impressão confirmada. Esse é o tipo de chamada que só é feita se alguém realmente ler o desenho antes de programá-lo.
NossoUsinagem CNC, prototipagem rápidao serviço abrange fresamento de 3-eixos, 4 eixos e 5 eixos, torneamento CNC e torneamento CNC suíço para componentes de precisão de pequeno diâmetro. O prazo de entrega padrão na maioria das execuções de protótipos é de 3 a 7 dias úteis a partir do pacote de desenho 2D+3D confirmado. Materiais desde ligas de alumínio até aço inoxidável, titânio, latão, cobre e plásticos de engenharia.
Se o tempo do seu projeto for-crítico,fale com nossos engenheirosantes de enviar a RFQ -, uma conversa de 10 minutos sobre a abordagem de fixação e as prioridades de tolerância pode reduzir um ou dois dias do cronograma antes mesmo de o trabalho começar.
Envie-nos sua impressãoe retornaremos uma cotação com uma nota do DFM dentro de 24 horas. Paraprodução de protótipos e pontes de baixo volumefunciona, respondemos às perguntas no mesmo dia útil.
Perguntas frequentes
P: Meu design ainda está mudando. Devo esperar até que esteja finalizado antes de obter uma cotação de protótipo CNC?
Não necessariamente. Se as alterações forem pequenas - posições de recurso, tamanhos de furos, chamadas de raio - obter o primeiro corte do protótipo agora e incorporar alterações em uma segunda execução geralmente é mais rápido do que esperar pelo congelamento do projeto. O custo de configuração na segunda execução é menor porque a programação CAM é transferida substancialmente. Faz sentido esperar se a geometria fundamental ainda estiver em fluxo, porque uma grande mudança de forma significa re-programar do zero. Diga-nos onde o design está no ciclo de revisão quando você perguntar - nós aconselharemos se vale a pena cortá-lo agora ou mantê-lo.
P: Precisamos que o protótipo corresponda ao material de produção e termine exatamente - anodizado 6061-T6 com as mesmas especificações da execução de produção. Você pode fazer isso?
Sim, e é a escolha certa se o protótipo estiver passando por um teste de forma/ajuste/função que inclua a durabilidade da superfície ou a questão cosmética para revisão das partes interessadas. Especifique o tipo de anodização (transparente Tipo II, anodização dura Tipo III, cor), espessura e quaisquer requisitos de máscara no desenho. A anodização vai para o nosso parceiro de acabamento aprovado e normalmente acrescenta 2 a 3 dias úteis. Se o protótipo for puramente para validação dimensional interna, o-usinado economiza esses dias e o custo de acabamento.
P: Qual é a quantidade mínima que você executará em um trabalho de protótipo CNC?
Uma parte. Executamos regularmente trabalhos de protótipo de{1}unidade única - componentes de teste de implante, elementos de fixação personalizados,-corpos de válvula únicos. O custo unitário de uma única peça é maior do que uma execução de 10 peças porque a configuração é amortizada em menos peças, mas não há limite mínimo de quantidade de pedido. Se você precisa de uma parte para validar um conceito, esse é um trabalho válido.
P: Como é queusinagem de protótipo cnc vs impressão 3dcomparação de custos para um pequeno gabinete de alumínio, digamos 80 mm × 60 mm × 30 mm?
Para um gabinete simples nessa faixa de tamanho, a impressão 3D de plástico (SLA ou SLS) normalmente será mais barata e rápida para um protótipo de verificação visual/formulário - abaixo de US$ 100 e 1–2 dias. CNC em alumínio para o mesmo gabinete custará entre US$ 150 e US$ 400, dependendo da complexidade do recurso, com prazo de entrega de 3 a 5 dias. A peça CNC oferece material{11}equivalente à produção, engajamento real da rosca e um acabamento superficial que você pode realmente anodizar. Se o protótipo estiver em teste funcional ou precisar representar desempenho de produção, a diferença de custo se justifica. Se for para uma mesa para análise das partes interessadas, a impressão 3D é a escolha certa.
