Usinagem CNC de peças aeroespaciais: materiais, tolerâncias e DFM para componentes estruturais e de motor

Justificativa H1:Os engenheiros de projeto que pesquisam esse termo precisam de orientação-no nível do processo antes de lançar um desenho - e não uma visão geral do setor. Este título sinaliza as três decisões que eles estão tomando ativamente: material, tolerância e DFM.

Seu suporte estrutural é um bolsão monolítico 7075-T7351 com almas de 1,2 mm, uma proporção de compra-para{7}}de voo de 15:1, e sua equipe de estresse acabou de adicionar um furo crítico de fadiga-com uma indicação de posição verdadeira de ±0,012 mm. A primeira oficina mecânica custou seis semanas. A segunda perguntou se você considerou mover o dado para a face de montagem. Essa segunda loja é a que você deseja.

A usinagem CNC de peças aeroespaciais não é um-corte de metal de uso geral com documentação mais rígida. O material combate a ferramenta, a geometria pune fixações fracas e o sistema de qualidade por trás de cada corte tem que sobreviver a uma trilha de auditoria que remonta ao lote fundido. Este guia aborda a seleção de ligas, estratégia de tolerância, planejamento de processos de 5 eixos e os purgadores DFM que agregam custos sem agregar função.

O contexto de produção: por que a capacidade é importante agora

A Airbus tem como meta aproximadamente 870 entregas de aeronaves comerciais em 2026 -, superando seu recorde pré-pandêmico de 863 (fonte: resultados da Airbus no ano fiscal de 2025, fevereiro de 2026). A Boeing entregou 600 aviões comerciais em 2025 e está aumentando sua taxa de 737 MAX para 42 por mês (fonte: Manufacturing Dive, janeiro de 2026). A carteira combinada excede 15.000 aeronaves - ao longo de uma década de produção nas taxas atuais. Cada uma dessas fuselagens consome longarinas usinadas, nervuras, suportes, acessórios e hardware de montagem-do motor. Os fornecedores de nível 1 e nível 2 têm capacidade-restrita, o que leva o trabalho para oficinas de precisão que podem demonstrar capacidade de processo e infraestrutura de qualidade para programas aeroespaciais.

Seleção de Materiais: Usinabilidade vs. Desempenho Estrutural

A escolha do material determina tudo: tempo de ciclo -, custo da ferramenta, estratégia de fixação e compra-para{2}}voar.

Comprar-para{1}}voar é mais difícil aqui do que em qualquer outro setor. A Airbus informou em janeiro de 2026 que a usinagem convencional de titânio desperdiça de 80 a 95% do material adquirido (fonte: Airbus Newsroom). Suas decisões de projeto moldam diretamente essa proporção: raios de canto mais largos permitem que a fresa de desbaste remova mais por passe, almas mais espessas onde a resistência permite reduzir os requisitos de estoque e esquemas de referência que minimizam as configurações, reduzindo o desperdício de fixação.

Usinagem CNC de 5 eixos: a geometria aeroespacial exige isso

A maioria das peças estruturais aeroespaciais precisam de 5-eixos - simultâneos, não porque as superfícies sejam esculpidas, mas porque a peça é fina, com bolsos-profundos e a ferramenta deve alcançar recursos em ângulos compostos sem refixação.

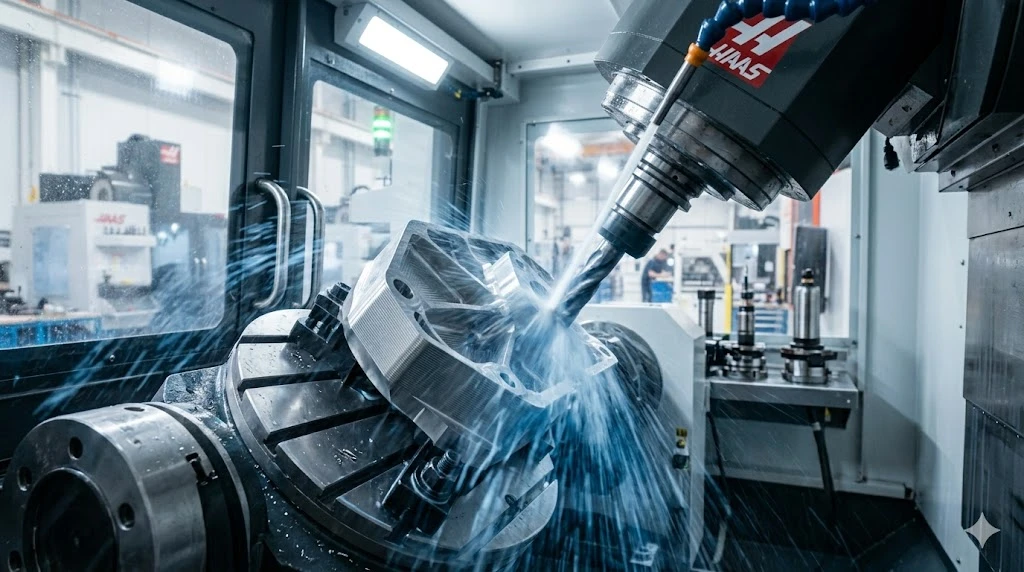

Uma nervura de asa com bolsos cônicos e reforços em ambos os lados é o case clássico. Em uma máquina de 3-eixos, você precisa de no mínimo duas configurações (inverter a peça), e o erro de referência-entre as configurações pode consumir metade de uma tolerância de posição restrita. Na usinagem CNC de 5 eixos para peças aeroespaciais, você desbasta e acaba ambos os lados em uma única fixação - eliminando totalmente o erro de inversão.

Na MID, nosso Usinagem CNC de 5 eixosas células lidam com essa geometria diariamente. Executamos 5-eixos simultâneos em 7075, Ti-6Al-4V e Inconel 718 com refrigeração através do fuso a 70 bar e sondagem em processo após cada operação crítica.

A escolha do processo que importa:3+2 posicionamento vs. 5 eixos simultâneos verdadeiros.Para bolsões prismáticos com pisos planos, 3+2 é mais rápido e mais rígido - os eixos rotativos travam e a ferramenta corta com rigidez de 3-eixos. Reserve movimento simultâneo para superfícies regradas, filetes combinados e qualquer recurso onde o vetor da ferramenta deva mudar continuamente. Misture ambos em um programa - 3+2 para desbaste e simultâneo para acabamento - para minimizar o tempo de ciclo sem comprometer a qualidade da superfície.

Usinagem CNC de alumínio aeroespacial: vencendo a distorção

Máquinas 7075 rápidas - Vc acima de 300 m/min, cargas de cavacos de 0,15–0,25 mm/dente. O problema não é reduzir a velocidade. É o que acontece depois.

As placas aeroespaciais carregam-a tensão residual da laminação e do tratamento térmico. Remova o material assimetricamente - que é o que a usinagem de bolsão faz - e o campo de tensão redistribui. Em uma nervura de 500 mm com almas de 1,5 mm, a distorção não gerenciada pode atingir 0,3–0,5 mm de erro de planicidade.

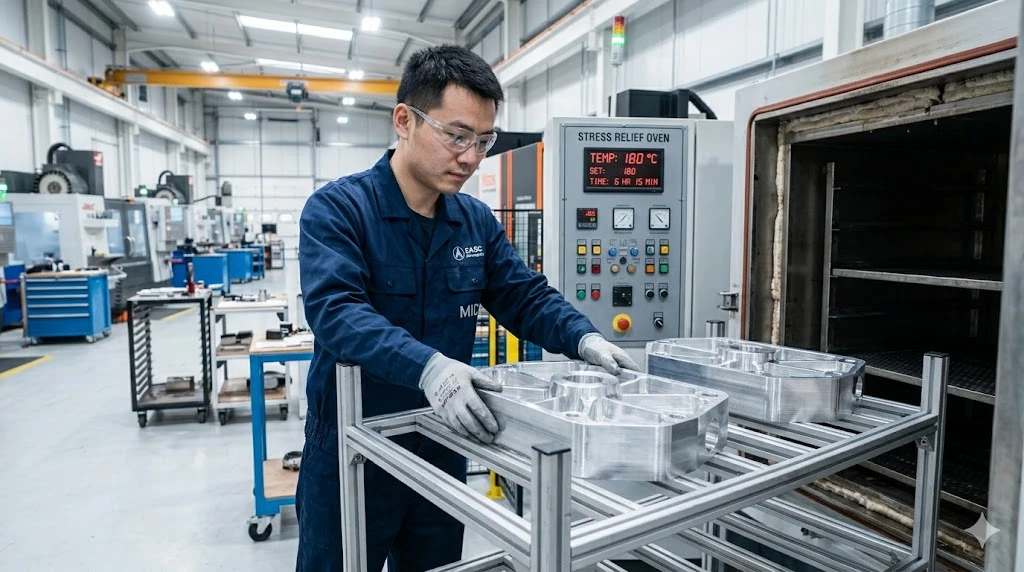

A correção é a usinagem escalonada com alívio de tensão entre o desbaste e o semi{0}}acabamento:

Desbaste ambos os lados até 2 mm do final.Remova o material simetricamente. Se um lado tiver bolsos mais profundos, desbaste primeiro, vire, desbaste o oposto e depois retorne.

Alivia-o estresse.Para T6/T651, operamos de 175 a 200 graus por 4 a 6 horas, com ar-frio. Isso relaxa a tensão-induzida pela usinagem sem-envelhecer a liga além da especificação de rendimento mínimo. Para o T7351 (já com mais-idade para resistência SCC), a janela é estreitada para 120–150 graus.

Termine a partir de um estado estável.A parte já foi movida. As passadas finais removem os últimos 1–2 mm do equilíbrio. Resultado: retilineidade da parede dentro de 0,05 mm acima de 100 mm em almas de 1,2 mm.

Ignore o alívio de tensão e você enviará peças que passam pela CMM, mas empenam quando aparafusadas à montagem. Essa é a verdadeira diferença na usinagem CNC de alumínio aeroespacial.

Tolerâncias aeroespaciais usinadas em CNC: o que especificar, o que relaxar

Cada recurso apertado além da função aumenta o tempo de sondagem, retarda a alimentação e pode forçar uma moagem secundária. Aqui está o que cada banda realmente custa.

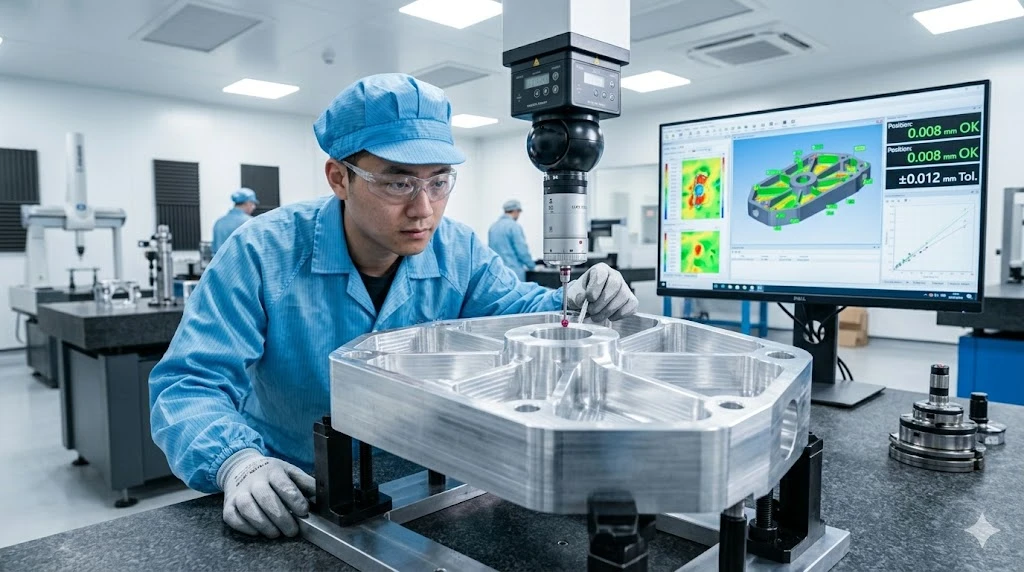

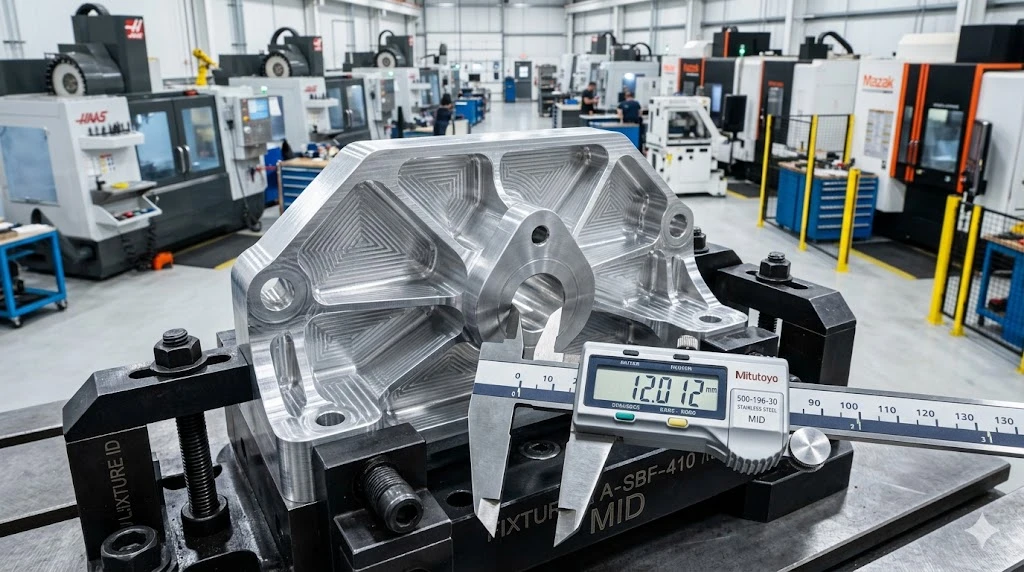

Uma observação crítica sobre tolerâncias aeroespaciais usinadas em CNC: o número só é significativo em relação ao seu esquema de referência. Uma posição verdadeira de ±0,012 mm referenciada a dados grandes, estáveis ​​e acessíveis ao dispositivo-é rotineira. O mesmo número referenciado a uma borda de flange fina que desvia sob fixação torna-se um multiplicador de custos. Nossousinagem CNC de precisãoA equipe revisa os esquemas de dados em cada DFM e recuará se uma escolha de dados tornar a tolerância desnecessariamente difícil de verificar.

DFM: Os infratores reincidentes

Raios de canto abaixo do diâmetro da fresa.Um raio de 0,4 mm em um bolsão 7075 de 30 mm{2}}de profundidade força uma fresa de topo de 0,8 mm com deflexão severa. Abra para 1,5 mm e você desbloqueia uma ferramenta de 3 mm com 50× a rigidez. Pergunte se a parte de acasalamento realmente exige esse canto.

Especificações de thread sem classe.Nos furos de fixação NAS/AN, especifique 3B interno/3A externo e o método de inspeção. "1/4-28 UNF" por si só deixa a tolerância do thread aberta à interpretação. SeuServiços de usinagem CNCo parceiro deve verificar com medidores de linha calibrados, e não apenas sim/não{0}}ir.

Blocos de tolerância global.Vemos regularmente desenhos onde cada superfície tem ±0,025 mm porque o bloco foi aplicado globalmente. Reduza os furos de folga e as faces não{2}}cascais para ±0,1 mm e o custo unitário cai de 15 a 25%.

No MID, esses sinalizadores DFM são padrão em todas as cotações. Você envia um arquivo STEP e um desenho 2D; nossos engenheiros de processo retornam uma revisão-marcada dentro de 48 horas - chamadas específicas-sobre raios, pontos de referência e viabilidade de tolerância. NossoFabricação CNCa instalação opera centros de 5-eixos, torneamento-do tipo suíço e células de fresamento-torneamento com mais de 30 anos de experiência de equipe em 7075, Ti-6Al-4V, Inconel 718, aço inoxidável PH e PEEK.

Perguntas frequentes

Qual raio de canto interno evita ferramentas pequenas e caras?

Para bolsões estruturais 7075, o raio de 1,5 mm aceita uma fresa de topo de 3 mm - rígida o suficiente para profundidades de até 50 mm. Para titânio, vá mais longe: o raio de 2,0 mm permite usar uma fresa de 4 mm com melhor evacuação de calor. Abaixo de 1,0 mm, orçamento para tempos de ciclo mais longos e maior custo da ferramenta.

Você consegue manter a posição verdadeira de ±0,012 mm em recursos em faces opostas?

Sim, - é exatamente por isso que a usinagem CNC de 5 eixos é importante para o trabalho aeroespacial. Usine ambas as faces em uma única configuração em uma mesa de munhão para que todos os recursos façam referência ao mesmo ponto de referência sem virar. Se a peça precisar ser invertida, sondamos na segunda configuração e verificamos antes de terminar.

Que documentação é fornecida com peças usinadas CNC aeroespaciais?

Certificado de conformidade, certificado de moinho com propriedades químicas e mecânicas completas, relatório de inspeção CMM e inspeção do primeiro{0}}artigo conforme AS9102 quando necessário. Nosso sistema de qualidade está em conformidade com a ISO 13485, com rastreabilidade totalmente digital, desde o lote fundido até a inspeção final. Apoiamos a inspeção na origem do cliente mediante solicitação.

Envie-nos seu arquivo STEP para uma revisão do DFM - nossos engenheiros de processo irão marcá-lo com feedback prático sobre seus raios, referências e orçamento de tolerância dentro de 48 horas. Ou converse com nossa equipe sobre estratégia de fixação e estimativas de{3}tempo de ciclo antes de confirmar o projeto.
