Seu suporte estrutural é Ti-6Al-4V, espessura de parede de 1,2 mm na seção mais fina, dois furos de ângulo composto que precisam ser concêntricos a ±0,01 mm. O cronograma do programa é de 6 semanas, desde o lançamento do desenho até o primeiro artigo. Sua análise do DFM acabou de voltar com três sinalizadores - e nenhum deles é sobre chato.

Eles tratam de acesso de fixação, sequência de alívio de tensão e um raio de canto interno de 0,3 mm em um bolsão de 14 mm-de profundidade que força uma troca de ferramenta para uma fresa de topo de 0,6 mm no meio do programa-. Cada bandeira adiciona tempo. Dois deles adicionam custos que você não pode recuperar sem alterar o desenho. Isto é o queUsinagem CNC aeroespacialna verdade, o trabalho se parece com o estágio DFM - não com questões de capacidade, mas com decisões de geometria e sequenciamento que foram tomadas durante o projeto e agora cabem ao maquinista resolver.

Por que a usinagem CNC aeroespacial começa com a seleção de materiais, não com a seleção de máquinas

A escolha da máquina depende do material e do conjunto de recursos. O que impulsiona o plano de processousinagem cnc aeroespacialtrabalho é o comportamento do material sob condições de corte e se a geometria do projeto cria conflitos entre o que o material precisa e o que o conjunto de recursos exige.

Três materiais dominam os componentes estruturais e mecânicos aeroespaciais: alumínio 7075-T651 para estruturas de peso-críticas, Ti-6Al-4V para suporte de carga-e aplicações de temperatura elevada, e Inconel 718 para ambientes de seção quente e fadiga de alto ciclo. Cada um tem uma lógica de processo distinta.

7075-T651máquinas rápidas, mantém tolerâncias rígidas e custa relativamente pouco para cortar. A designação -T651 é importante: a condição pré{3}}esticada significa menor tensão residual no material, o que se traduz em menos movimento dimensional após desbaste pesado. Em vez disso, especifique T6 e você poderá obter a mesma resistência no papel, mas significativamente mais elasticidade-em paredes finas-recursos - relevantes parausinagem cnc parede fina de alumínio aeroespacialestruturas como bolsas de costelas e longarinas onde a espessura da parede pode cair abaixo de 0,8 mm.

Ti-6Al-4Vé ondeusinagem cnc aeroespacial de peças de titânioprogramas rotineiramente perdem tempo. A condutividade térmica do material é aproximadamente um{1}}décimo da do alumínio. O calor não evacua com o cavaco - ele se concentra na aresta de corte, acelera o desgaste da ferramenta e, se o processo não for controlado, produz uma superfície endurecida-que torna cada passe subsequente mais difícil que o anterior. Os parâmetros do processo não são sugestões; eles representam a janela entre a vida útil aceitável da ferramenta e a falha da ferramenta a cada 3–4 minutos.

Inconel 718é uma conversa separada. Se o seu desenho exigir Inconel, a estimativa do tempo de máquina para uma peça de alumínio equivalente precisa ser multiplicada por pelo menos 8× antes de orçar o programa.

Titânio: onde a usinagem CNC aeroespacial fica cara rapidamente

Parausinagem cnc aeroespacial de peças de titânio, os parâmetros do processo são mais rígidos do que a maioria das lojas publica. Os números abaixo refletem o que usamos em Ti-6Al-4V na produção - não os valores conservadores de um catálogo de ferramentas e não os valores agressivos que parecem bons em uma estimativa de tempo de ciclo, mas destroem todas as outras peças das ferramentas.

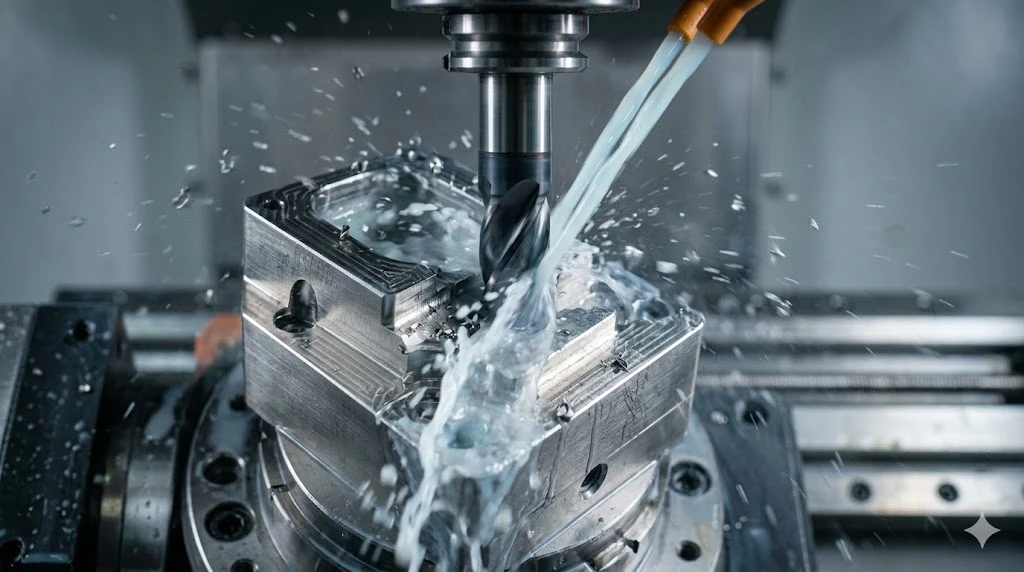

A estratégia de refrigeração é o item mais{0}especificado em um plano de processo de titânio. O líquido refrigerante direcionado ao corpo da peça não resfria a zona de corte no titânio - ele esfria a superfície da peça, que não é onde está o calor. Através do refrigerante de alta pressão-do fuso-direcionado para a interface da peça-da ferramenta é a configuração correta. Em bolsões e furos profundos, adicione jato de ar para auxiliar na evacuação de cavacos; O re-corte de cavacos em titânio causa um endurecimento localizado que pode produzir recursos-fora-da tolerância, mesmo quando o percurso da ferramenta está correto.

Um detalhe de sequenciamento importante em peças estruturais de titânio com múltiplos recursos: desbaste de toda a peça antes de qualquer acabamento. O estresse do titânio-relaxa mais lentamente que o do alumínio, mas se move. Uma peça desbastada com espessura de +0.3mm e deixada durante a noite antes do acabamento proporcionará uma superfície de referência mais estável do que uma peça desbastada e acabada imediatamente na mesma configuração. Isto é especialmente relevante emUsinagem CNC aeroespacialcolchetes e alojamentos onde vários pontos de referência são usinados em sequência - a relação dimensional entre eles depende de quanta tensão foi liberada entre as operações.

Estruturas de parede-finas de alumínio: a fixação é o processo

Usinagem CNC de parede fina de alumínio aeroespacialpeças - nervuras-estruturas de bolsos, caixas de componentes eletrônicos, redes de suporte - falham na fixação antes de falharem no corte. Uma parede de 0,8 mm em uma peça de alumínio de 120 mm que é fixada com 15 N·m de torque em dois pontos irá desviar 0,04–0,09 mm apenas sob a carga de fixação, antes do fuso iniciar. Essa deflexão não é visível; a peça parece plana no torno. Só é mensurável quando você solta a braçadeira e a peça volta.

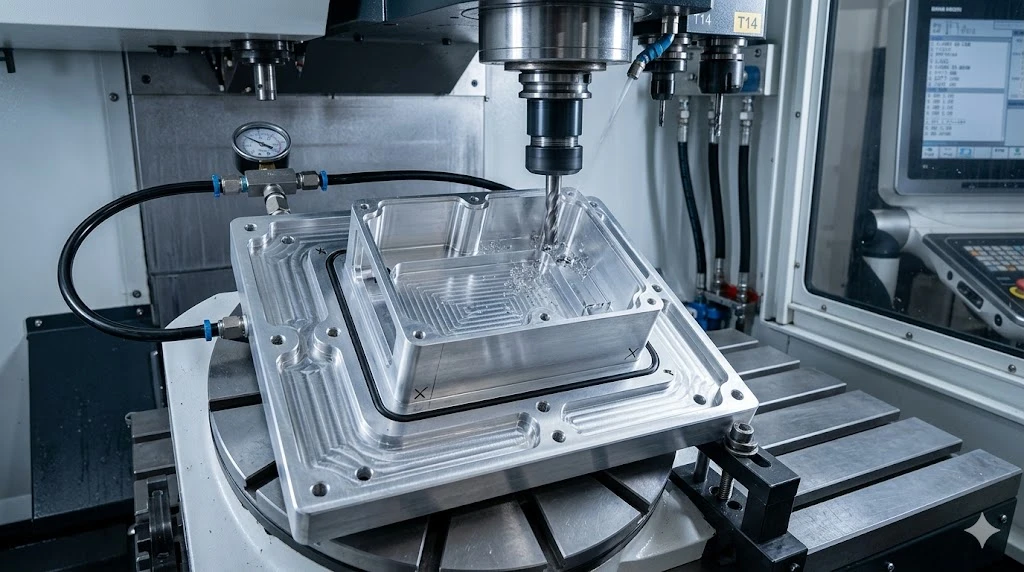

A solução é não limitar o isqueiro - que introduz vibração. A solução é apoiar a peça em mais pontos com menor força de fixação individual ou usar fixação a vácuo na primeira face de referência antes de usinar os recursos que criam a parede fina. A sequência é importante: usinar primeiro as faces de referência e os furos de referência, com a peça em estoque total, depois as operações progressivas de bolsão trabalhando da seção restante mais espessa em direção à mais fina.

Parausinagem cnc aeroespacialpeças de alumínio onde a planicidade após a usinagem é um resultado crítico - estruturas de montagem óptica, faces de vedação, bases de precisão - construímos uma operação de dois-estágios: desbaste até +0.4mm, alívio de tensão em 150–180 graus por 2–4 horas (para 7075; 130 graus para 6061) e depois finalizamos. O ciclo térmico é curto o suficiente para caber em um dia de produção padrão e traz consistentemente planicidade final dentro de 0,01 mm em faces com vão de até 200 mm. Sem ele, em uma peça com geometria de bolsão complexa, a planicidade pode variar de 0,03 a 0,08 mm, dependendo do estado de tensão original da peça.

Inconel e ligas-de alta temperatura: lógica de processo

Se o seuusinagem cnc aeroespacialprograma inclui Inconel 718 ou superligas de níquel semelhantes, a revisão do DFM tem uma função diferente daquela do alumínio ou titânio. Com o alumínio, o DFM trata da otimização da geometria. Com o Inconel, o DFM trata de decidir quais recursos podem ser usinados de forma realista e quais devem ser movidos para EDM ou retificação.

O Inconel 718 com dureza total (39–46 HRC após envelhecimento) não é um material de fresamento no sentido convencional para características finas. Raios internos abaixo de 1,5 mm em bolsões profundos, roscas em-furos passantes mais profundos que 1,5× de diâmetro e furos com requisitos de Ra abaixo de 0,8 μm sem retificação - todos esses acionam escalonamentos de processo que precisam ser identificados antes que o programa seja citado, e não após a primeira quebra da ferramenta.

Para componentes de seção-quente onde o Inconel é necessário, o plano de processo quase sempre envolve ferramentas de cerâmica para desbaste, CBN para acabamento de furos e fio EDM para qualquer recurso onde um canto interno agudo seja funcionalmente necessário. Incorporar estas operações no programa desde o início produz um custo previsível. Descobri-los após a emissão de uma-cotação de ferramentas padrão produz um atraso no programa.

Documentação e rastreabilidade para cadeias de suprimentos aeroespaciais

Documentação de usinagem cnc aeroespacial as9100os requisitos são onde as reivindicações de capacidade do fornecedor atendem à entrega real. AS9100D requer rastreabilidade de produtos e processos, controle de configuração e inspeção do primeiro artigo para AS9102 para configurações de peças novas ou alteradas. O que isso significa operacionalmente: cada produção precisa de um link rastreável desde o certificado da fábrica de matéria-prima até o número de série da peça acabada, e o registro de inspeção precisa mostrar valores medidos, não carimbos.

A lacuna entre uma fábrica que possui ISO 9001 e outra que está genuinamente alinhada com AS9100D-aparece nos-registros de inspeção em processo e no sistema NCR. A ISO 9001 exige um sistema de gestão da qualidade; O AS9100D exige que o sistema seja aplicado à configuração do produto e que os registros suportem auditoria e investigação-de causa raiz. Se os registros de qualidade de um fornecedor não puderem responder "qual máquina cortou esse recurso, em que data e qual foi o valor medido na inspeção" para um número de série específico, ele não será compatível com AS9100D-independentemente do certificado.

Onde se encaixa a capacidade de processo do MID

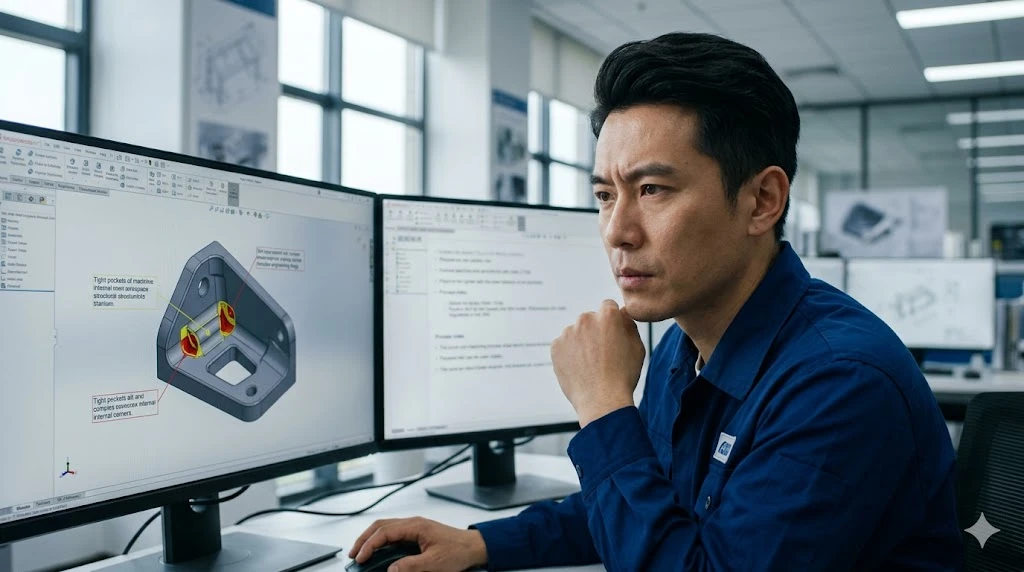

Nosso departamento DFM analisa arquivos STEP diariamente emUsinagem CNC aeroespacialprogramas - peças estruturais de titânio, carcaças de alumínio, acessórios de Inconel e componentes de interface-compostos que precisam de recursos usinados em dados precisos. A revisão sinaliza conflitos de geometria, riscos de empilhamento de tolerância e decisões de sequenciamento antes que o programa seja citado, e não depois que a primeira peça for descartada.

Usinagem CNCno MID abrange 5-eixos simultâneos, torneamento suíço para eixos delgados e pinos de precisão, composto de torneamento-fresamento para peças que precisam de recursos rotacionais e prismáticos em uma configuração e eletroerosão a fio para recursos endurecidos e perfis internos que não podem ser fresados. Nossousinagem CNC aeroespacialo trabalho é executado sob gerenciamento de qualidade compatível com ISO 13485-com rastreabilidade digital - certificado de material até registro de remessa - em cada número de peça.

Para os primeiros artigos sobre novos programas, fornecemos um formato FAIR completo para AS9102, relatórios CMM com valores medidos em todas as dimensões críticas e um pacote de rastreabilidade de materiais. Se o seu cliente ou programa exigir documentação PPAP ou ISIR, incluímos isso no plano do programa na cotação.

Envie seu arquivo STEP para nossoequipe de engenharia de processospara uma revisão escrita do DFM - retornada dentro de 24 horas, sem necessidade de compromisso. Se você estiver no início do programa e precisar conversar sobre um orçamento de tolerância ou substituição de material em uma estrutura de peso-crítico, a mesma equipe cuidará disso. Comece em bishenprecision.com.

Perguntas frequentes

Qual raio de canto interno devo especificar em bolsões profundos em Ti-6Al-4V para evitar quebra de ferramenta e atrasos no programa?

Para uma profundidade de bolsão D, o raio de canto interno prático mínimo é D/4 - mas especificamente em titânio, vá para D/3 sempre que o projeto permitir. As forças de corte do titânio são substancialmente maiores que as do alumínio, o que significa que uma fresa de topo de-diâmetro pequeno trabalhando em um raio apertado está sob mais carga por unidade de seção-transversal. Um bolsão de 12mm-de profundidade em Ti-6Al-4V com um canto R2 requer uma fresa de topo de 4mm operando em velocidades e avanços reduzidos; especificar R4 no mesmo bolsão permite operar uma ferramenta maior e mais rígida com parâmetros produtivos. Se a geometria do canto não tiver nenhuma restrição funcional, a alteração do raio não custa nada no desenho e economiza de 20 a 35% do tempo de ciclo desse recurso.

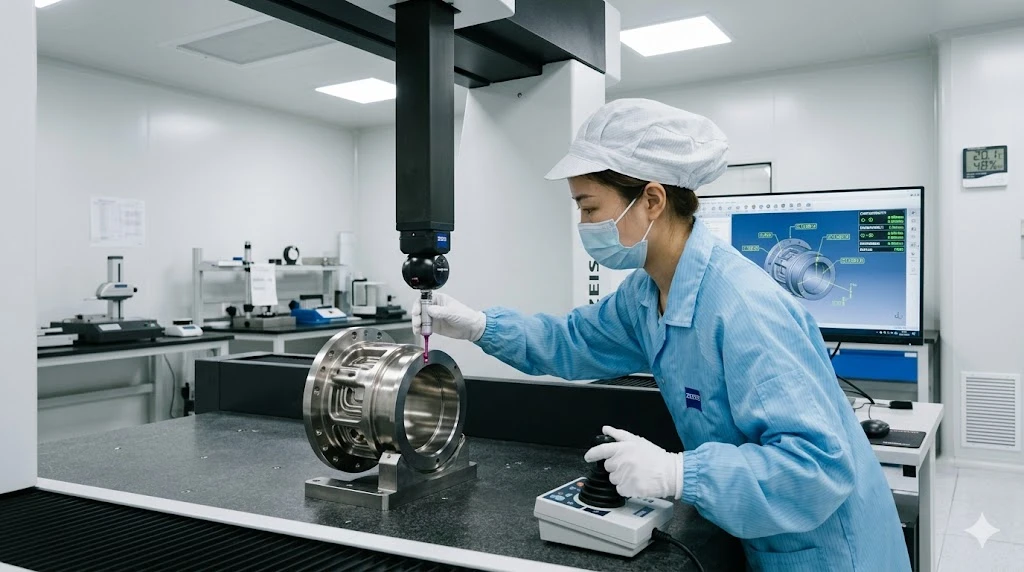

Você consegue manter a concentricidade de ± 0,005 mm em um furo de titânio em relação a um dado de diâmetro externo sem retificação?

Em um diâmetro de furo acima de 8 mm, sim - com uma passagem de mandrilamento de acabamento dedicada em um fuso rígido, através da-refrigeração do fuso e uma troca de ferramenta para uma pastilha nova antes do ciclo de acabamento. A restrição não é a máquina; é estabilidade térmica. A baixa condutividade do titânio significa que a temperatura da peça no final do desbaste é mensuravelmente mais alta do que no início. Deixamos a peça estabilizar dentro de 2 graus da temperatura ambiente antes de realizar a passagem do furo de acabamento. Sem essa estabilização, o diâmetro do furo pode ser 0,003–0,008 mm maior imediatamente após o corte do que na medição à temperatura ambiente. Para furos com diâmetro inferior a 6 mm ou requisitos de concentricidade mais rígidos que ±0,003 mm, a retificação é o caminho confiável.

Como os requisitos de documentação do AS9100D mudam entre um protótipo e uma ordem de produção?

Num protótipo, a documentação mínima útil é um relatório dimensional com valores reais medidos e um certificado de material. Isso é suficiente para validar o design. Em uma ordem de produção - ou em qualquer peça que vá para uma montagem com tipo{3}}certificado -, você precisa de um relatório completo de inspeção do primeiro artigo para AS9102 na primeira configuração de produção, em-registros de processo rastreáveis ​​ao número de série e um CoC em cada remessa. O gatilho para uma nova FAIR é uma revisão de desenho, uma mudança de processo ou uma mudança de fornecedor - e não apenas um novo pedido. Se o seu programa mudar alguma dessas três coisas entre o protótipo e a produção, faça um orçamento para um novo ciclo de primeiro artigo.

Quando uma peça aeroespacial de alumínio-de parede fina precisa de fixação a vácuo em vez de fixação com torno padrão?

Quando a espessura da parede cai abaixo de 1,5 mm em um vão sem suporte maior que 60 mm, a fixação por torno padrão introduz deflexão suficiente para afetar a saída dimensional - particularmente a planicidade e o paralelismo. O teste prático: calcular a flecha de fixação na seção mais fina usando um modelo de viga simples (δ=FL³/3EI para uma parede em balanço). Se o resultado exceder 30% da sua tolerância de planicidade, a estratégia de fixação é o principal risco do processo, e não o percurso da ferramenta. A fixação a vácuo distribui a força de retenção por toda a face de referência e elimina a deflexão localizada. Ele aumenta o tempo de configuração, mas elimina o retrabalho de planicidade que a fixação padrão produz em peças desta classe de geometria.
