Usinagem CNC de latão: por que "fácil de usinar" não significa fácil de acertar

Já vimos isso passar pela nossa porta antes. A impressão diz latão C360, tolerância ± 0,02 mm em furo roscado M6. O fornecedor anterior entregou um lote completo de - roscas calibradas fora das especificações, acabamento superficial entremeado e metade das peças apresentavam uma leve mudança dimensional entre a primeira e a última peça da tiragem. O cliente presumiu que o latão seria simples. E em teoria, é. Na prática, os modos de falha são específicos, repetíveis e quase sempre rastreáveis ​​até decisões tomadas antes do primeiro chip chegar ao chão.

Usinagem CNC de latãotem a reputação de perdoar. Essa reputação é conquistada principalmente - C360 é a referência de usinabilidade em relação à qual todos os outros metais são medidos. Mas “fácil de usinar” é mal interpretado como “não precisa de disciplina de processo”, e é aí que começam os problemas. Desvio dimensional em tiragens longas, roscas rasgadas em furos de{5}}passo fino, delaminação durante niquelagem, lascas de fita enroladas em torno de ferramentas em trabalhos C260 - nenhum desses são modos de falha exóticos. Eles são todos previsíveis. E todos eles podem ser evitados se você souber onde procurar.

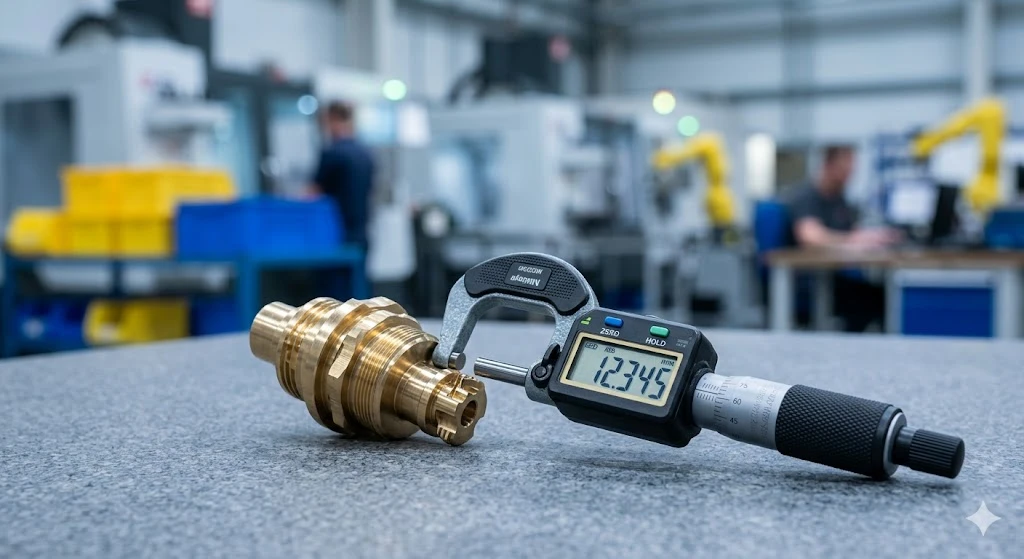

A verdadeira causa do desvio dimensional em peças de latão

Nove em cada dez vezes, o desvio dimensional em umusinagem CNC de latãoexecução - onde as peças na posição 1 e posição 200 medem de forma diferente - se resume a uma de duas coisas: expansão térmica durante a execução ou tensão residual no material da barra liberando progressivamente à medida que o material é removido.

O latão pode alterar ligeiramente as dimensões sob o calor, e o engenheiro deve planejar e executar cuidadosamente o acessório e o caminho da ferramenta para manter as tolerâncias dentro dos limites aceitáveis ​​- levando em conta a expansão térmica e o retorno elástico em superfícies complexas e em montagens-ajustadas. Em um torno suíço operando o C360 em altas velocidades do fuso sem refrigeração adequada, a temperatura da peça sobe gradativamente ao longo da produção. A expansão térmica do latão é de aproximadamente 19–20 µm/m·grau. Em uma peça de 50 mm de diâmetro, um aumento de temperatura de 10 graus se traduz em aproximadamente 10 µm de crescimento - o suficiente para atingir uma tolerância de ±0,02 mm em um furo crítico.

A correção do desvio térmico é direta: inundação consistente de refrigerante, permite que a máquina atinja o equilíbrio térmico antes de começar a cortar recursos críticos de tolerância-e, se a execução for longa, meça em intervalos definidos, em vez de apenas no primeiro-artigo e na inspeção final.

A liberação de estresse residual é mais complicada e menos compreendida. O material-da barra de latão trefilado a frio travou-a tensão do processo de trefilação. Quando você remove quantidades significativas de material - bolsões profundos, perfis excêntricos, cortes frontais grandes - a peça pode saltar ligeiramente à medida que a tensão é redistribuída. Em operações de desbaste isso raramente importa. No acabamento passa para tolerância restrita, isso acontece. A decisão certa é desbastar agressivamente, deixar 0,1–0,15 mm nas características de acabamento, deixar a peça solta por alguns minutos se o trabalho permitir e depois fazer a passagem de acabamento. Acrescenta talvez cinco minutos por peça em geometrias complexas. Elimina totalmente uma classe de falhas dimensionais.

Seleção de grau de usinagem CNC de latão: o que sua escolha de liga realmente controla

A maioria das impressões diz apenas "latão". Isso é bom para peças simples, mas para qualquer coisa com tolerâncias restritas, requisitos de revestimento ou restrições regulatórias, a seleção da liga de latão impacta diretamente o desempenho da usinagem e as características finais da peça de maneiras que são importantes muito antes de a peça chegar à inspeção.

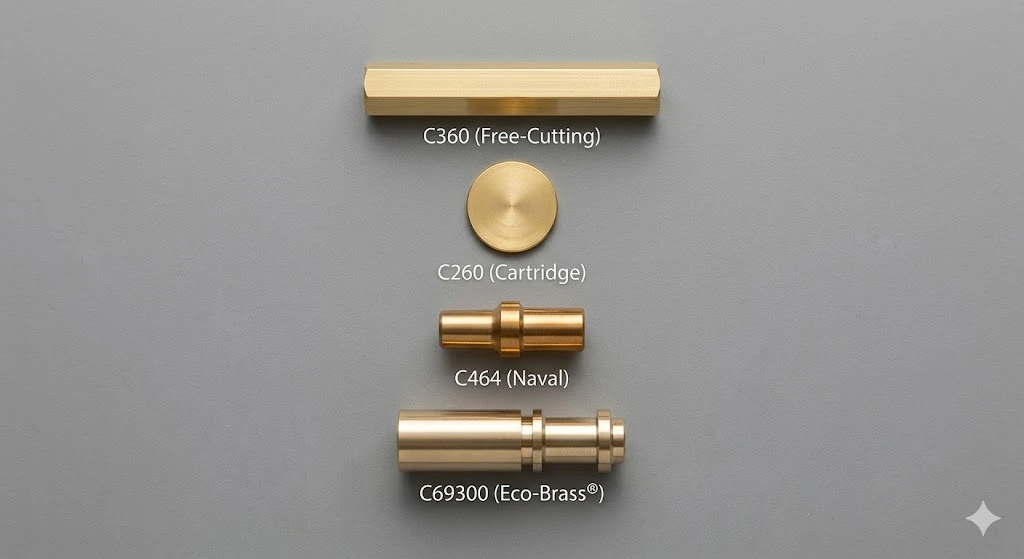

Veja como as notas principais se comparamseleção de grau de usinagem CNC de latão:

A diferença entre o C360 e o C260 é maior do que a maioria dos engenheiros espera. O C360 é 25–40% mais rápido que o C260 em termos de usinagem, e essa diferença se traduz diretamente no tempo de ciclo e no custo unitário em qualquer volume acima do protótipo. Se sua peça não requer conformação a frio ou a resistência específica à corrosão do C260, o padrão para C360 para um componente usinado é a escolha certa -, a menos que seu aplicativo tenha restrições de chumbo.

Usinagem-de latão sem chumbo e RoHS: onde os engenheiros são pegos

É aqui que vemos as surpresas mais evitáveis. Um cliente especifica o C360 em um componente que acaba em um conjunto eletrônico de consumo vendido na UE. A peça passa por todas as inspeções dimensionais. Em seguida, a equipe de conformidade sinaliza isso no último estágio - e todo o pedido precisa ser executado novamente em umusinagem-de latão sem chumbo RoHS-nota compatível.

O padrão C360 não atende aos rígidos RoHS ou aos padrões modernos de água potável, como NSF/ANSI 61. Para essas aplicações, alternativas-sem chumbo, como Eco{3}}Latão C69300, que usa silício e fósforo em vez de chumbo para ajudar na quebra de cavacos, são a substituição apropriada.

A desvantagem prática é real: a usinagem de latão-sem chumbo é um pouco mais lenta e desgasta as ferramentas de metal duro mais rapidamente do que a C360, o que aumentará ligeiramente o custo unitário. Em nossas linhas de torneamento suíças, normalmente observamos um aumento no tempo de ciclo de 15 a 25% em peças C69300 equivalentes em comparação com C360. Esse é um delta de custo que vale a pena conhecer antes de definir o orçamento do projeto.

Uma coisa que pega os engenheiros desprevenidos quando o latão com chumbo vai para o revestimento: o C360 requer pré-tratamento de chumbo antes do revestimento - normalmente um mergulho brilhante mais ataque de cobre - aumentando o custo por peça, enquanto o C260 vai diretamente para o tanque de revestimento sem pré-tratamento. Se sua peça tiver especificações de acabamento em níquel eletrolítico e você estiver comparando cotações de fornecedores, certifique-se de comparar maçãs com maçãs no processamento pós--usinagem.

Erros comuns versus prática correta: uma referência de campo

A questão do tópico merece uma nota específica. Em machos M4 e com furo{2}}cego menores no C360, executamos um ciclo de pica-pau, mesmo que o latão não exija isso estritamente - não para evacuação de cavacos, mas para evitar que o macho carregue e micro-gripa a forma da rosca na parte inferior do furo. É um acréscimo de dois-segundos ao tempo de ciclo que elimina um modo de rejeição consistente em conectores-de passo fino e invólucros de sensores.

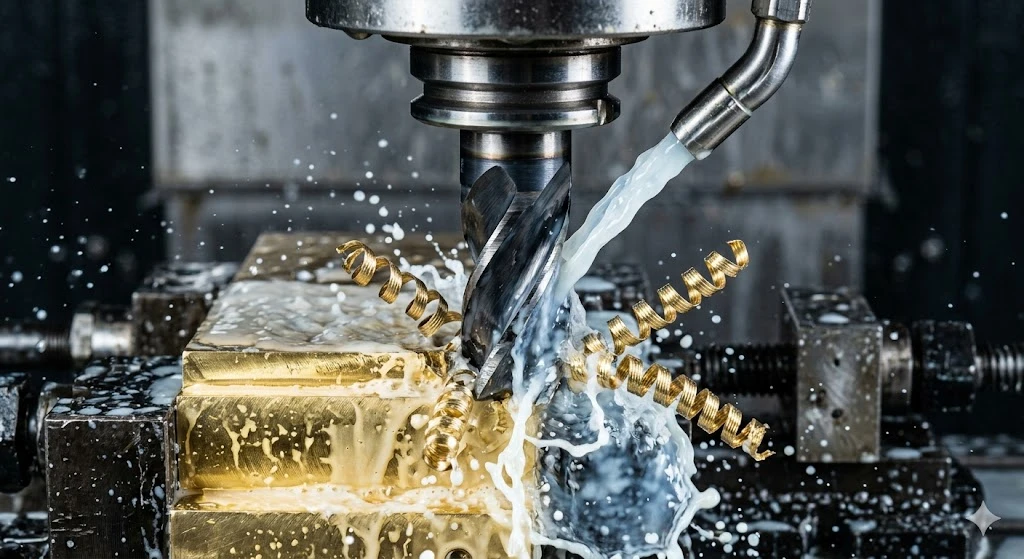

Cortando parâmetros que realmente funcionam

Para engenheiros que precisam de uma referência inicial parapeças usinadas CNC de latãoconfiguração de produção:

Um ponto de partida conservador para o C360 em um torno é 300 SFM com avanço de 0,005 polegadas por revolução; a partir daí, a maioria das oficinas aumenta a velocidade da superfície para 600 SFM ou superior e ajusta o avanço de acordo com os requisitos de acabamento. Corremos mais perto do limite superior em nossos centros de torneamento suíços para trabalhos de produção C360 - o material tolera isso e a diferença de tempo de ciclo em volume é significativa.

Um parâmetro que a maioria dos guias não menciona: ao finalizar passes parausinagem CNC de latãoonde é necessária rugosidade superficial abaixo de Ra 0,8 µm, a profundidade do corte é tão importante quanto a velocidade. Mantemos o DOC de acabamento em 0,05–0,08 mm e usamos ferramentas de canal-polidas. Tentar obter um acabamento espelhado em DOC de 0,2 mm com uma inserção padrão fornecerá Ra consistente de 1,6 µm e nada melhor, independentemente de quão rápido você esteja girando.

Notas DFM antes de finalizar sua impressão

Três coisas que sinalizamos com mais frequência durante a revisão do DFM em peças de latão:

Chamadas de rosca sem classe de tolerância."Rosca M6" não é uma especificação completa. Especifique 6H para ajustes padrão, 5H para ajustes apertados ou 4H para aplicações em instrumentos de precisão. A diferença no diâmetro menor entre um macho 6H e 4H é mensurável e, se você estiver montando com um fixador-comprado com uma tolerância que não corresponda à sua chamada, você obterá uma pré-carga de montagem inconsistente.

Espessura de parede inferior a 0,8 mm em componentes torneados.O latão é macio o suficiente para que paredes finas se deformem sob forças de corte e pressão de fixação. Se o seu projeto tiver um recurso abaixo de 0,8 mm, marque-o para uma conversa sobre fixação antes do trabalho ir para produção. Freqüentemente recomendaremos uma abordagem de fixação diferente ou uma modificação do percurso da ferramenta que reduza a força de corte radial na seção fina.

Especificação de chapeamento colocada antes de confirmar a liga.Se sua impressão indica níquel sem eletrólito conforme ASTM B733 e a liga é C360, a oficina de galvanização precisa saber que - o pré-tratamento adiciona uma etapa e um custo que não aparece em uma cotação de galvanização padrão. Especifique a liga e os requisitos de revestimento juntos no desenho. Seusinagem-de latão sem chumbo RoHSSe for necessária conformidade, confirme C69300 ou C260 com seu fornecedor de galvanização antes de bloquear a BOM.

O que o MID Precision funciona em trabalhos de latão

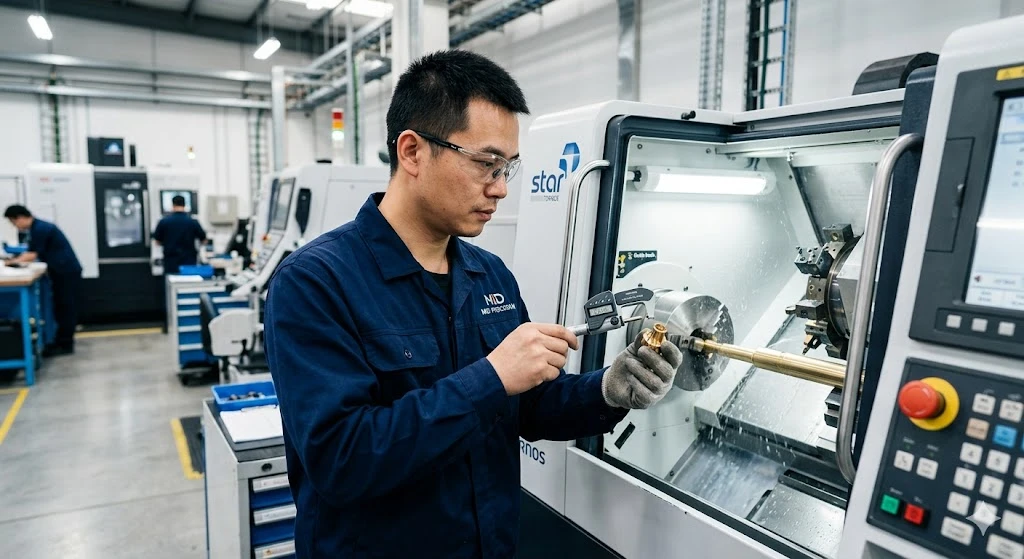

Nossoserviços de usinagem CNC de latãocobrem toda a linha de ligas - C360, C260, C464 e C69300 para aplicações compatíveis com RoHS-. No lado dos equipamentos, o torneamento de latão funciona em nossas linhas CNC suíças para peças complexas de pequeno-diâmetro e em nossos centros de torneamento multi-eixos para componentes maiores. Mantemos ±0,005 mm em recursos torneados C360 em produção e ±0,01–0,02 mm em recursos fresados, dependendo da geometria.

Para clientes que enviam para os mercados da UE ou que fabricam dispositivos médicos, processamos rotineiramentepeças de latão usinadas com precisãoem C69300 e confirme a conformidade RoHS com certificados de material em cada pedido. Nosso sistema de qualidade em conformidade com a ISO 13485- abrange a rastreabilidade completa do material, desde o certificado de estoque da barra até o relatório final do CMM, o que é importante em aplicações médicas e de semicondutores, onde a documentação do lote faz parte da entrega, e não uma reflexão tardia.

Se a sua impressão for proveniente de uma rejeição anterior do fornecedor ou se você estiver vendo resultados inconsistentes em um trabalho de alto nível atual,envie-nos seu desenho para uma revisão gratuita do DFM. Veremos a seleção de ligas, as especificações de tolerância, as especificações de rosca e os requisitos de revestimento antes de citar - porque os problemas que causam re-execuções são quase sempre visíveis no desenho antes que a primeira peça seja cortada.

Fale com nossos engenheirossobre seu componente de latão - respondemos em 24 horas.

Perguntas frequentes: o que os engenheiros realmente perguntam sobre a usinagem CNC de latão

P: Minha impressão especifica C360, mas meu fabricante contratado diz que preciso mudar para latão-sem chumbo para exportação para a UE. Quais são minhas opções?

C69300 (Eco{1}}Latão) é o substituto funcional mais próximo - ele usina em aproximadamente 70-80% da classificação de usinabilidade do C360 e atende aos requisitos RoHS e REACH sem a penalidade de pré-{6}}tratamento de chumbo no revestimento. C260 é uma opção se sua peça precisar de capacidade-de conformação a frio, mas espera um tempo de ciclo 25 a 40% maior e um custo unitário mais alto. Confirme a troca com seu fornecedor de revestimento antes de alterar a BOM - as etapas de processamento são diferentes e o impacto no custo deve estar em sua cotação.

P: Você consegue segurar ± 0,01 mm em um corpo de válvula de latão em produção, não apenas no primeiro artigo?

Sim, em recursos adequados - furos torneados, diâmetros de eixo e dimensões de faceamento no C360 em execuções de produção. Tolerâncias rigorosas de ±0,02–0,025 mm são alcançáveis ​​em recursos adequados com configuração de produção padrão; mais rigoroso do que isso requer verificação CMM por peça e adiciona custo de inspeção. A resposta honesta emcusto de peças usinadas CNC de latãoem ±0,01 mm é que a sobrecarga de inspeção geralmente excede o delta do custo de usinagem - certifique-se de que o requisito funcional realmente precisa dele antes de bloquear a especificação.

P: Estamos observando falhas de adesão do revestimento em peças C360 niqueladas do nosso fornecedor atual. O que está causando isso?

Dois prováveis ​​culpados: contaminação residual do óleo de corte não totalmente removida antes do galvanização (o desengorduramento ultrassônico é a solução padrão, não apenas a limpeza com solvente) ou a linha de galvanização não está executando o-protocolo de pré-tratamento de chumbo exigido pelo C360. Pergunte especificamente ao seu fornecedor se ele está fazendo um mergulho brilhante e um ataque de cobre antes do banho de níquel. Se eles não sabem o que isso significa, essa é a sua resposta.

P: Vale a pena especificar o C260 para uma peça usinada que também precisa de conformação pós--máquina?

Somente se a operação de conformação realmente exigir isso. A vantagem de ductilidade do C260 é real para curvas de raio-estreito e operações de crimpagem. Mas se sua "conformação" for um ajuste leve-de prensa ou uma operação de estaqueamento padrão, o C360 lida com ambos sem problemas e seu custo de usinagem permanece menor. Reserve C260 para peças onde a geometria de formação quebraria. C360 - podemos dizer em qual categoria seu projeto se enquadra durante a revisão do DFM.
