Na fabricação aeroespacial, ±0,005 mm (0,0002 pol.) ou tolerância superior é um requisito padrão. Alcançar essa precisão depende de equipamentos avançados de 5 eixos, ferramentas precisas, estratégias CAM otimizadas e controle de qualidade rigoroso. Este artigo explica abordagens práticas, inclui um caso do mundo real e apresenta uma estratégia concisa de solução intermediária para peças aeroespaciais.
1. Por que a tolerância de ±0,005 mm é importante
Os componentes aeroespaciais são altamente sensíveis à segurança, fadiga e montagem:
Partes-críticas do voo: Plataformas de lâminas, superfícies de contato de válvulas.
Estruturas de parede-finas: Menos de 1 mm de espessura, sujeito a distorção térmica.
Componentes com-recursos múltiplos: Caixas ou suportes com dezenas de recursos precisam de referências de dados consistentes.
Os OEMs na Europa e nos EUA geralmente especificam tolerâncias de ±0,005 mm para dimensões, características geométricas e precisão de posicionamento.
2. Alcançando ±0,005 mm na produção
2.1 5-Capacidade CNC do eixo
A usinagem aeroespacial de alta-precisão depende de:
Repetibilidade do eixo linear Menor ou igual a ±0,001 mm
Precisão do eixo rotativo Menor ou igual a 3 arcos-s
Compensação térmica e estrutura rígida
Metrologia-na máquina (sondas Renishaw, medição com ferramentas a laser)
A repetibilidade-de longo prazo é mais importante do que a precisão ocasional da amostra.
2.2 Gerenciamento de ferramentas
Controle de vida útil da ferramenta para cada peça
Excentricidade do fuso Menor ou igual a 2 µm
Porta-ferramentas de expansão térmica e interface HSK
2.3 Estratégia CAM
A usinagem de 5 eixos com-fixação única reduz erros de referência
O semi{0}acabamento garante estoque uniforme
Peças de parede-finas usam usinagem segmentada e caminhos de corte constantes
3. Controle de qualidade para consistência
3.1 Inspeção de Precisão
CMM de grau-aeroespacial (MPE menor ou igual a 1.7 + L/350 µm)
Documentação FAI/AS9102/PPAP
Rastreabilidade total de materiais, ferramentas e processos
3.2 Controle Ambiental
Sala-com temperatura controlada 20 ± 0,5 graus
Usinagem e inspeção na mesma zona térmica
4. Vantagens da usinagem de 5 eixos para peças aeroespaciais
Reduz a dependência do equipamento e o desvio de dados
Melhora a precisão posicional e geométrica
Lida com componentes complexos: lâminas, carcaças, cavidades, blocos de válvulas
Maior eficiência com produção em lote consistente

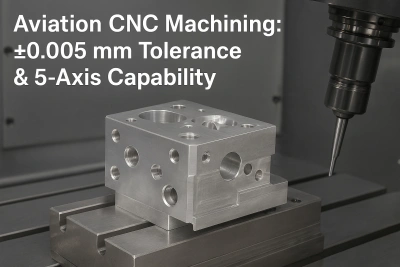

5. Estudo de caso: Bloco de válvula aeroespacial atingindo ±0,005 mm
Requisitos:
Material: aço inoxidável 17-4PH
Características: Furos cruzados, cavidades internas, superfícies de contato
Tolerâncias: ±0,005 mm para posições de furo
Estratégia:
Usinagem de-fixação única em 5 eixos para todos os recursos críticos
Batimento da ferramenta Menor ou igual a 2 µm para acabamento de precisão
Semiacabamento-segmentado com trajetórias de corte constantes
Sondagem-na máquina e compensação térmica
Resultado:
Precisão da posição do furo ±0,003–0,004 mm
Lote de 100 peças sem retrabalho
Fornecedor aprovado para produção aeroespacial de longo-prazo
Isso demonstra como o planejamento sistemático e a capacidade de 5 eixos transformam tolerâncias de ±0,005 mm em resultados de lote confiáveis.
6. Solução intermediária: estratégia aeroespacial prática
Mid Solution fornece etapas concisas e práticas para alcançar precisão aeroespacial:
Um-fluxo de referência de 5 eixos– Consolida recursos críticos em um único sistema de coordenadas, minimizando o desvio posicional.
Semiacabamento de estoque uniforme-– Mantém uma margem de estoque consistente para peças-de paredes finas e cavidades profundas para reduzir a deformação.
Modelos de ferramentas e peças de trabalho– Modelos predefinidos para vida útil da ferramenta, material e estratégia de recursos garantem resultados consistentes.
Loop de metrologia-na máquina– A sondagem-em tempo real com compensação térmica reduz a variação do lote, especialmente para peças de titânio ou Inconel.
Essas estratégias transformam a precisão do CNC aeroespacial de experiência-baseada emsistemático e repetível.
7. Conclusão
Alcançar tolerância de ±0,005 mm na usinagem CNC aeroespacial requer um sistema completo:
Equipamento-de última geração com 5 eixos
Gerenciamento rigoroso de ferramentas
Estratégia CAM otimizada
Controle de qualidade e inspeção abrangentes
Controle térmico estável
Combinadas, essas práticas garantem componentes aeroespaciais repetíveis e de alta{0}}precisão, adequados aos requisitos de OEM da Europa e dos EUA.
