Usinagem CNC aeroespacial: construa a cadeia de rastreabilidade que sua auditoria da FAI e do fornecedor exigirá
Seu suporte estrutural atinge a inspeção do primeiro-artigo. O auditor abre o Formulário 2 do AS9102 e pergunta uma coisa: cada conexão Ti-6Al-4V pode rastrear o calor a partir do qual foi derretido, e esse calor foi derretido em um país qualificado para DFARS? Se essa resposta estiver em três caixas de entrada separadas, a FAI fica paralisada. A parte está bem. A papelada não. Para programas que vão para uma cadeia de suprimentos de defesa ou de aeronaves comerciais, a cadeia de documentos é onde os fornecedores de usinagem CNC aeroespacial passam ou falham. Construímos essa cadeia ao lado da peça, não depois dela.
O que significa "rastreável" na usinagem CNC aeroespacial
A rastreabilidade de materiais aeroespaciais não é um certificado único. É uma linha ininterrupta que vai da peça acabada até o lote de aquecimento ou fusão do laminador. Para metais especiais, essa linha carrega um peso legal que os compradores de outros setores raramente enfrentam. De acordo com o DFARS 252.225-7009 -, a cláusula atualmente datada de janeiro 2023 - titânio, ligas de titânio, muitos aços de alta{5}}liga, ligas à base de níquel e cobalto-e zircônio devem ser fundidos ou produzidos nos Estados Unidos ou em um país qualificado. A origem do fundido deve ser documentada e rastreável até o lote de material específico, geralmente por meio de um relatório de teste do moinho e um certificado de conformidade.
Portanto, quando cotamos uma peça para um programa de defesa, a primeira coisa que confirmamos é a especificação do seu desenho e se a fonte de fusão deve ser qualificada-pelo DFARS. Registramos o número da bateria na ordem de serviço no recebimento do material. Esse número acompanha o lote em todas as operações e chega ao pacote de certificados que você recebe. A rastreabilidade de materiais aeroespaciais funciona apenas quando o link é capturado no início; reconstruí-lo após a usinagem é como as lacunas aparecem. Nossousinagem CNC aeroespacial de precisãoO fluxo de trabalho vincula o número de aquecimento ao roteador antes do primeiro corte.
Ligas aeroespaciais e como elas são usinadas
Diferentes ligas aeroespaciais exigem diferentes ferramentas, velocidades e documentação. A tabela abaixo mapeia as famílias que operamos com mais frequência para usinagem CNC em trabalhos aeroespaciais.
| Material/Grau | Usinabilidade | Sinalizador de documentação | Uso aeroespacial típico |
|---|---|---|---|
| Alumínio 7075-T6 | Alto; remoção rápida de metal | Certificado de moinho; DFARS se defesa | Suportes estruturais, caixas, acessórios |
| Titânio Ti-6Al-4V | Baixo; calor-sensível ao trabalho-endurece | Fonte de fusão DFARS; certificado de moinho para aquecer | Acessórios de motor, juntas de fuselagem, fixadores |
| Inox 15-5 PH / 17-4 PH | Moderado; a condição do tratamento-térmico é importante | Certificado com temperamento/condição; registro-de tratamento térmico | Peças do atuador, eixos, corpos de válvulas |
| Inconel 718 | Difícil; abrasivo, trabalho-endurece | Liga de níquel DFARS; rastreabilidade total | Hardware de-seções quentes, suportes-de alta temperatura |
| Alumínio 6061-T6 | Alto; propósito geral | Certificado de moinho | Luminárias, estrutura secundária, protótipos |
Nós executamos isso5-eixos e usinagem do tipo suíçoportanto, a geometria e a escolha do material permanecem independentes dos limites de fixação. O sinalizador de documentação é a coluna que a aquisição deve ler primeiro, porque ela orienta o pacote de certificados, não o corte.

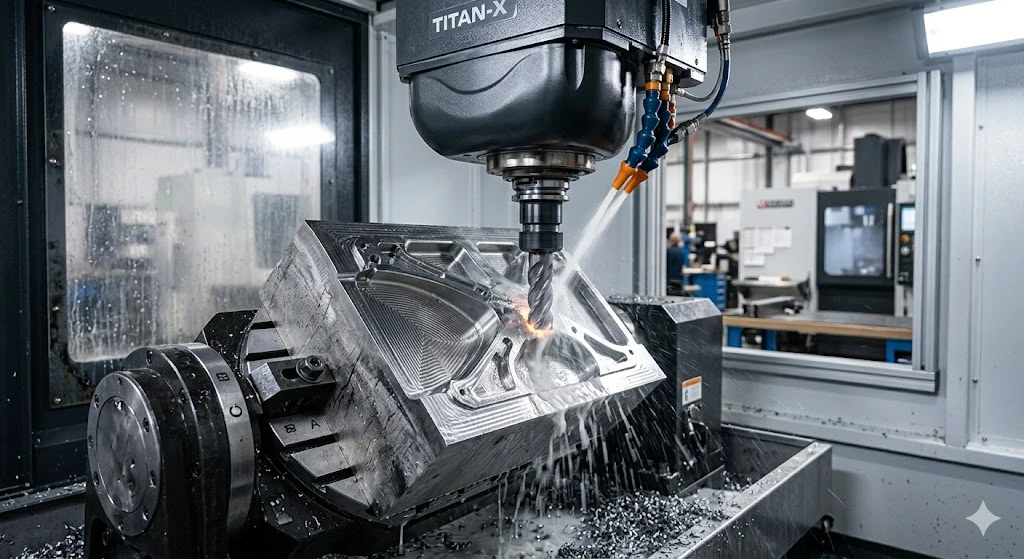

Uma nota sobre titânio: velocidades, avanços e calor
A usinagem aeroespacial de titânio pune rapidamente a estratégia errada. Ti-6Al-4V tem baixa condutividade térmica, portanto o calor não flui para dentro do chip como acontece com o alumínio. Ele permanece na vanguarda. Aumente muito a velocidade da superfície e a borda quebrará; recue o avanço e a ferramenta esfrega em vez de cortar, o que endurece a superfície e piora a próxima passada.

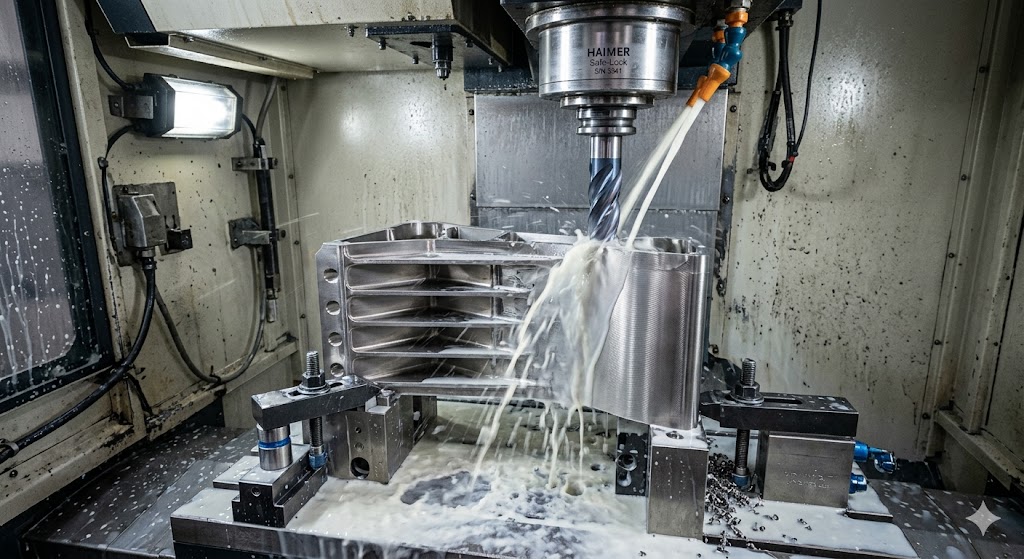

Nossa prática para Ti-6Al-4V em metal duro mantém a velocidade superficial em uma faixa conservadora e mantém a carga do cavaco constante, de modo que a ferramenta sempre corta em vez de esfregar. Passamos refrigerante de alta-pressão pela ferramenta para retirar o calor do corte e limpar os cavacos antes de recortá-los. As configurações permanecem rígidas e evitamos demora no final da passagem. Para usinagem aeroespacial de titânio de parede fina, preparamos o desbaste e o acabamento para que a tensão residual não tire a peça da tolerância depois que ela sai do acessório. Nada disso é exótico. Ele é disciplinado e mantém os resultados de Ra e dimensionais repetíveis em um lote - que é o ponto em que a amostra FAI deve representar a execução.

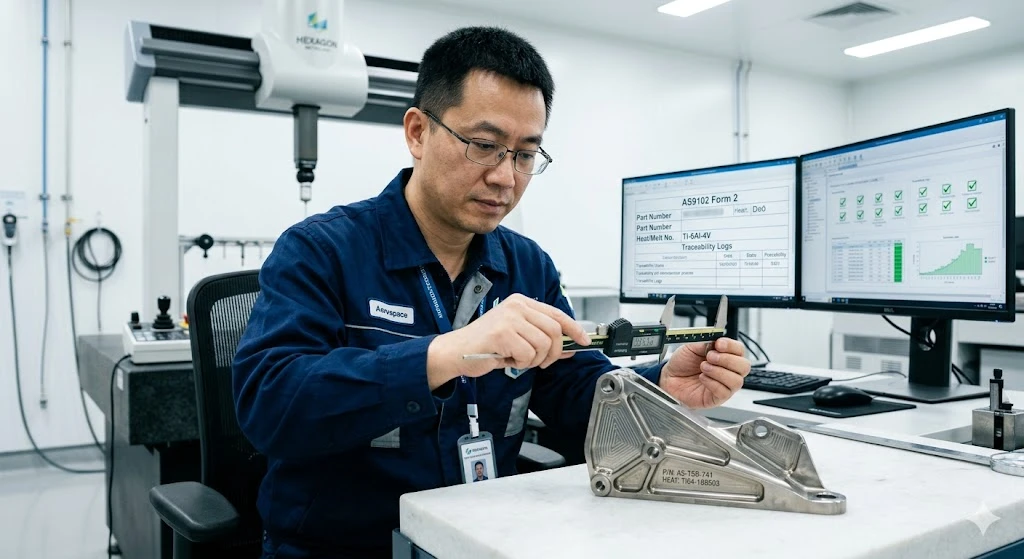

AS9102 Inspeção do primeiro artigo: falhas na aquisição de campos
A inspeção do primeiro artigo AS9102 é onde a peça e o papel se encontram. A revisão atual da SAE, Rev C, está em vigor desde 28 de junho de 2023 e reforçou algumas áreas que as equipes de compras ainda não percebem nos pacotes recebidos.
A lacuna mais comum fica nos campos 15 a 18 do Formulário 1. A Rev C afirma claramente que cada item da lista de materiais - peças de detalhes, sub-montagens e itens comerciais-prontos para uso-de prateleira - devem ser listados. Os compradores que verificam apenas o número-de peça de nível superior deixam COTS e itens de catálogo padrão escaparem do relatório. A Rev C também renomeou o campo 17 para "Tipo de peça", portanto o formulário agora espera que você declare se cada linha é uma peça de detalhe, sub{12}}montagem, software, item de catálogo padrão ou COTS.
A forma 2 é o outro ponto fraco. Ele captura materiais, processos especiais e testes funcionais. A aquisição de campo que geralmente é ignorada é o vínculo entre cada processo especial e uma fonte credenciada na revisão de especificação correta. Se uma peça necessita de tratamento térmico, anodização ou END, esses são processos especiais; muitos programas esperam que eles sejam executados em instalações-credenciadas pela Nadcap, e o pacote de inspeção do primeiro artigo AS9102 deve mostrar a especificação, a revisão e a fonte. Reunimos os Formulários 1, 2 e 3 para que esses links fiquem explícitos e ampliamos o desenho para o Formulário 3 para que cada característica contenha um número que um auditor possa seguir. Um pacote limpo de inspeção de primeiro artigo AS9102 encurta a revisão recebida; um vago o envia de volta.
O pacote de documentação que entregamos a você
Tratamos a documentação como uma entrega, não como uma reflexão tardia. O pacote abaixo é o que entregamos a um comprador regulamentado com um pedido de peças usinadas CNC aeroespacial.
| Documento | O que isso prova | Onde ele vai parar no seu arquivo |
|---|---|---|
| Relatório de teste do moinho + CoC | Grau do material, número de calor, origem do fundido | Rastreabilidade de materiais/registro DFARS |
| Formulário AS9102 1–3 (Rev C) | Responsabilidade de peças, produtos e características | Pacote FAI |
| Certificados de processos especiais | Tratamento térmico, END, revestimento nas especificações corretas | Backup do formulário 2, evidência Nadcap |
| Relatório de inspeção/CMM | Resultados dimensionais contra impressão em balão | Formulário FAI 3, aceitação do lote |
| Certificado de conformidade | Lote em conformidade com PO e revisão de desenho | Arquivo de recebimento/fornecedor |
Esses são os dados que alimentam a qualificação do seu fornecedor e sua própria revisão interna, da mesma forma que os registros de um detalhe usinado fluem para um arquivo de montagem-de nível superior.Nossa documentação de rastreabilidadeestá estruturado para cair nesse arquivo sem retrabalho.
Os padrões por trás disso estão mudando e você deve planejar a mudança. A IAQG está renomeando AS9100 como IA9100, com publicação prevista para o final de 2026 para se alinhar à ISO 9001:2026, cujo rascunho da norma internacional foi lançado em 27 de agosto de 2025. Os briefings do setor dos órgãos de certificação esperam um fluxo-de fornecedores mais rígido, peças falsificadas-e controles de rastreabilidade mais rígidos. Nosso processo de usinagem CNC aeroespacial já captura os dados de rastreabilidade para os quais essas alterações apontam, de modo que a transição não redefine seu arquivo de fornecedor.
Perguntas frequentes
Você pode fornecer certificados de moagem rastreáveis ao número de calor para cada lote, com origem do fundido DFARS?
Sim. Capturamos o número do calor no recebimento e o transportamos através do roteador até o pacote certificado. Para trabalhos de defesa, confirmamos a origem do fundido de acordo com a norma DFARS 252.225-7009 antes de comprarmos o material, e o certificado de conformidade indica a origem do fundido.
Como você lida com uma alteração de revisão de desenho no meio do{0}}programa em uma peça usinada CNC?
Congelamos a peça para uma revisão de desenho específica na ordem de serviço e no CoC. Uma alteração de revisão abre uma nova ordem de serviço e, quando a alteração afeta a forma, o ajuste ou a função, ela aciona uma inspeção parcial ou completa do primeiro artigo AS9102 de acordo com a Rev C. Você obtém um registro claro de quais lotes foram construídos para qual revisão.
Vocês apoiam processos especiais-credenciados pela Nadcap?
Coordenamos tratamento térmico, END e revestimento por meio de fontes credenciadas e documentamos cada um no Formulário 2 na revisão correta das especificações. Se o seu programa nomear processadores aprovados específicos, nós detalharemos esse requisito.
Envie-nos o desenho e as especificações-de chamada. Informaremos o prazo de entrega do material, o caminho-de origem da fusão e exatamente o que seu pacote FAI conterá.Fale com nossa equipe aeroespacialsobre seus requisitos de rastreabilidade ou solicite nossa amostra de documentação alinhada à AS9102 para ver como ela se ajusta ao arquivo do seu fornecedor.
